非原厂 SSD 替换、vMotion 迁移、自动重建全过程实录（附完整操作清单）

作者：李工

适用环境：服务器：DELL R730  系统：ESXi 7.0.3 RAID卡：PERC H730P Mini

---

📋 故障速览

项目	详情
故障现象	1号盘黄灯报警，iDRAC报PDR1001
影响范围	ESXi系统盘RAID1（单盘故障，冗余仍在）
业务影响	无——虚拟机正常vMotion迁移，主机未宕机
处理方式	冷替换硬盘 + 自动重建
耗时	约30分钟（含关机、更换、验证）

💡 核心结论前置：本次故障验证了生产环境ESXi系统盘做RAID1的必要性——单盘故障情况下主机未宕机、业务无感知。

---

一、故障现象

症状	说明

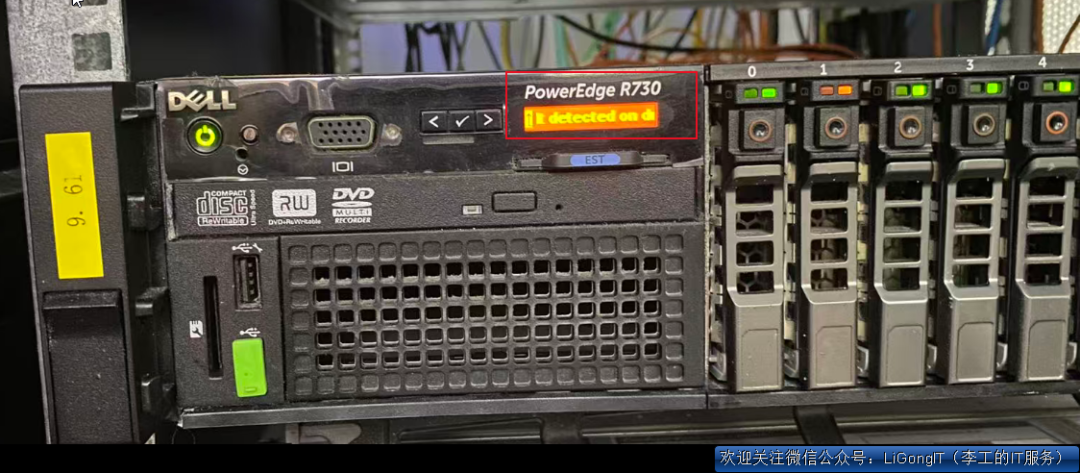

服务器前面板	硬盘位1号盘亮黄色故障灯（常亮）
iDRAC告警	PDR1001 Fault detected on drive 1 in disk drive bay 1. Check drive.

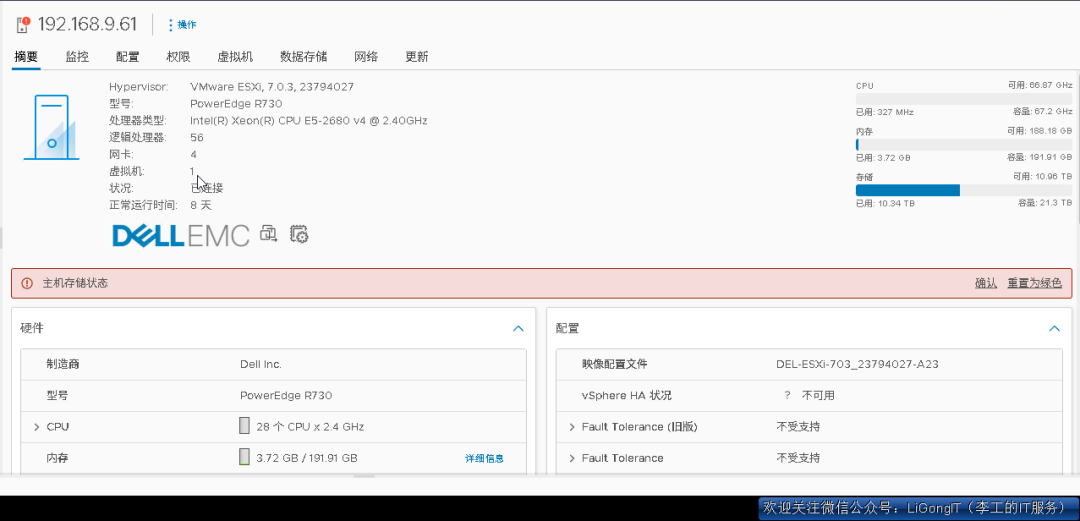

ESXi界面	主机存储状态显示红色叹号，但虚拟机仍可运行
硬盘本身	拔出后插入Windows USB硬盘盒，能正常识别，显示"设备运转正常"

⚠️ 李工提示：硬盘能被Windows识别 ≠ 没有故障。服务器RAID卡对硬盘错误容忍度远低于消费级系统，会提前预警"踢盘"。

---

二、环境信息

项目	详情
服务器型号	DELL PowerEdge R730
RAID卡	PERC H730P Mini
故障RAID组	Virtual Disk 0：OS-SSD，RAID1，223GB（ESXi系统盘）
原硬盘接口	SATA SSD
替换硬盘	金胜（KingSpec）240GB SATA SSD（非戴尔原厂，临时替代）
另一RAID组	Virtual Disk 1：DATA-SSD-4x960G，RAID10，1.745TB（数据盘，未受影响）
虚拟化平台	VMware ESXi 7.0.3

---

三、操作前准备

序号	准备事项	状态	备注
1	替换硬盘：SATA接口，容量≥原盘（240GB），建议SSD	✅ 金胜240GB SATA SSD	本案例实测可用
2	虚拟机已通过vMotion迁移至其他主机	✅ 已迁空	生产环境必做或备份
3	记录ESXi管理IP、账号密码	✅ 已确认	—
4	十字螺丝刀（拆装硬盘托架）	✅ 已准备	R730托架需4颗螺丝固定

⚠️ 致命误区：RAID1组内SAS和SATA不可混用！原盘是SATA，替换盘必须也是SATA。

---

四、操作流程（共6步）

第1步：定位故障硬盘

• 服务器前面板找到亮黄色灯的硬盘槽位 → 本案例为 1号盘位
• 确认灯色：黄色/琥珀色常亮 = 预测性故障（需更换）

---

第2步：服务器关机

• 关闭ESXi主机上所有虚拟机（本案例已提前vMotion迁空）
• 执行ESXi系统关机：Shutdown→ 等待服务器完全断电

⚠️ 本案例服务器已关机（SATA接口不支持热插拔），直接进行冷替换操作。

---

CC-015：VMware vMotion 实战——虚拟机在线迁移，业务不中断完整实操

第3步：物理更换硬盘

1. 按下故障硬盘托架释放按钮，拔出整个托架
2. 拆下托架上的故障硬盘（4颗螺丝）

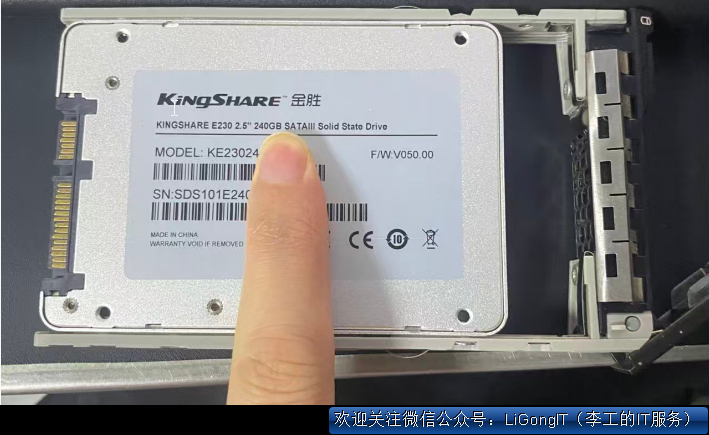

3. 将新硬盘（金胜240GB SATA SSD）装入托架，固定螺丝
4. 将托架插回原槽位（1号盘位），推入直到听到"咔嗒"锁紧声

---

第4步：开机并进入RAID管理界面

1. 接通电源，启动服务器
2. 开机自检（POST）时，看到DELL徽标后反复按 F2 键

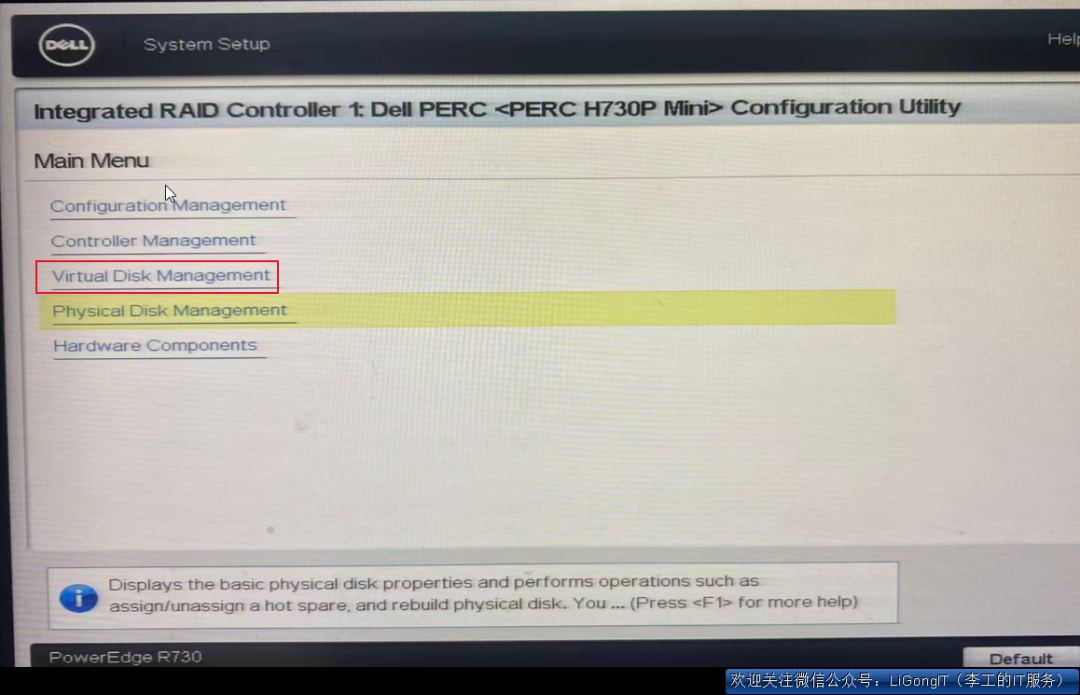

3. 进入 System Setup→ Integrated RAID Controller 1: Dell PERC H730P Mini Configuration Utility
4. 进入 Main Menu→ Virtual Disk Management

---

第5步：验证RAID重建状态

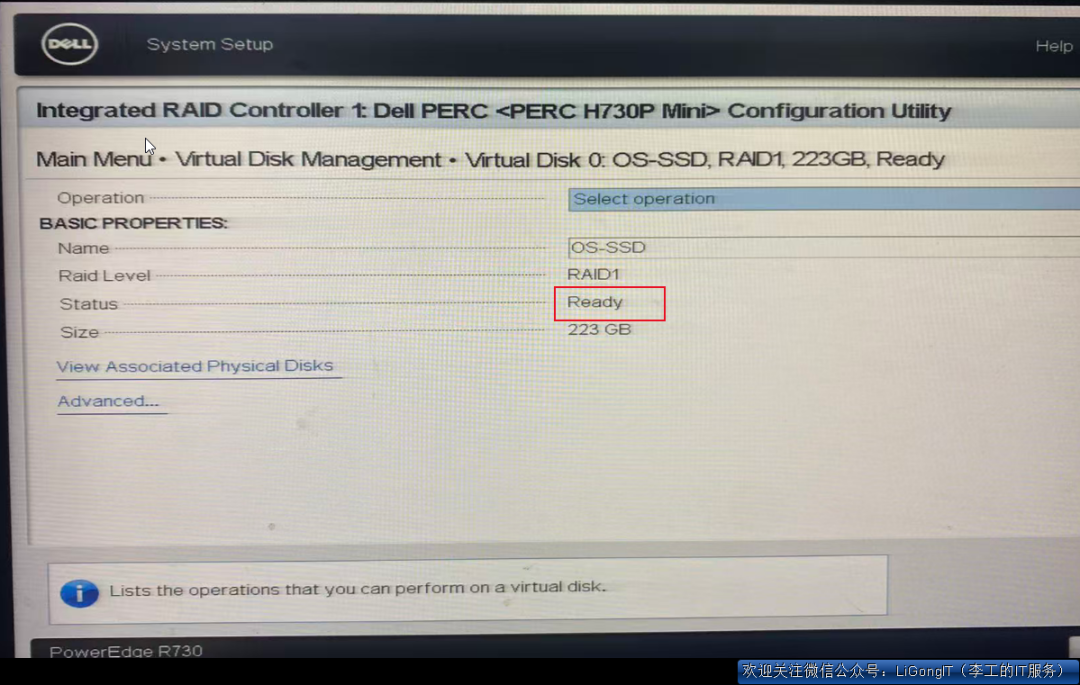

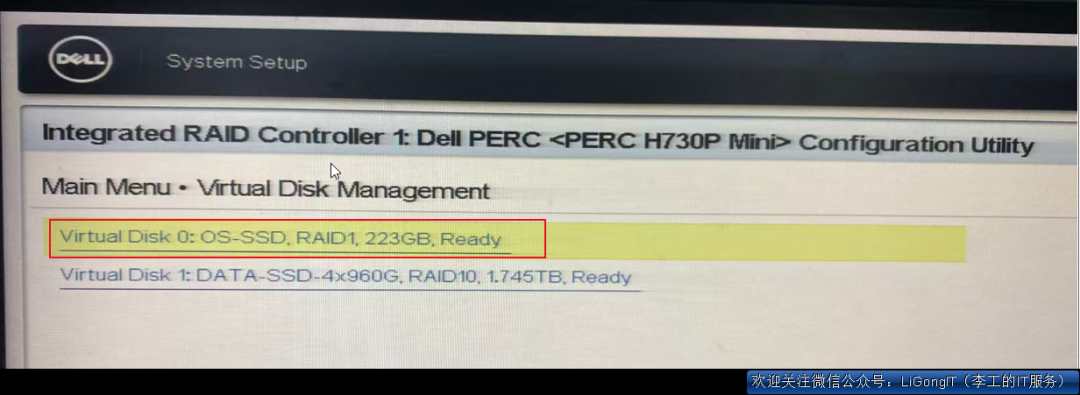

在 Virtual Disk Management中检查：

检查项	正常状态	本案例状态
Virtual Disk 0 状态	Ready 或 Optimal	✅ Ready
RAID级别	RAID1	✅ RAID1
容量	223GB	✅ 223GB
后台初始化	100% 或 无提示	✅ 自动完成

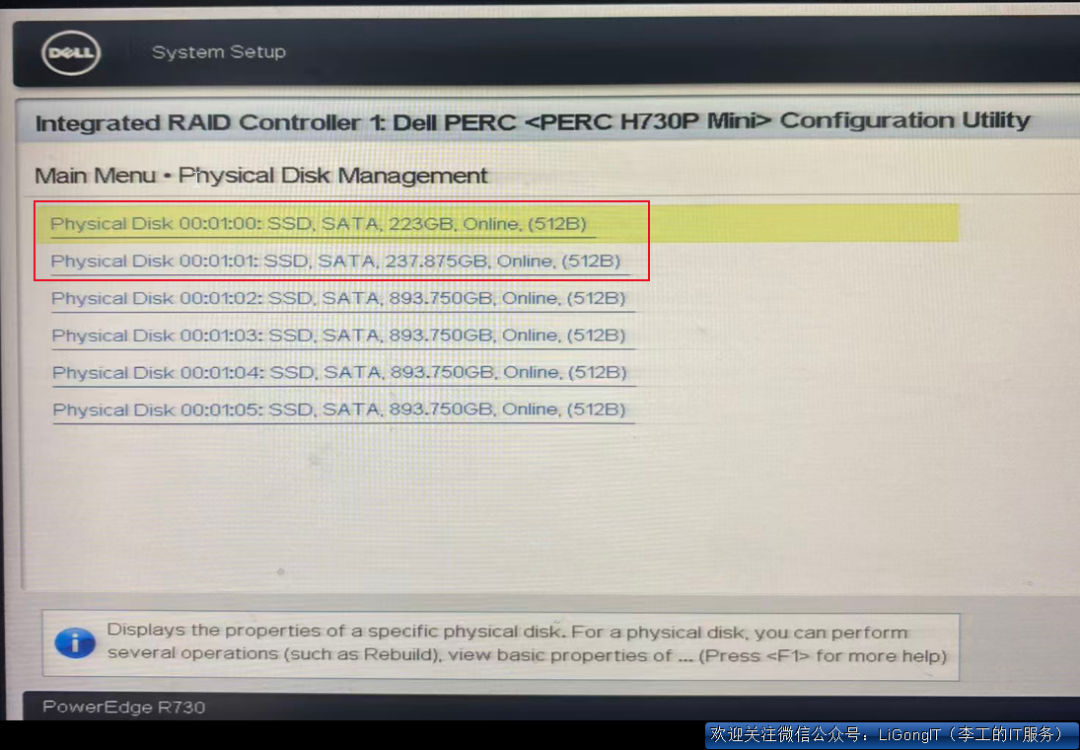

进入 Physical Disk Management确认两块物理盘：

硬盘	接口	容量	状态
Physical Disk 00:01:00	SATA SSD	223GB	✅ Online
Physical Disk 00:01:01	SATA SSD	237.875GB	✅ Online

---

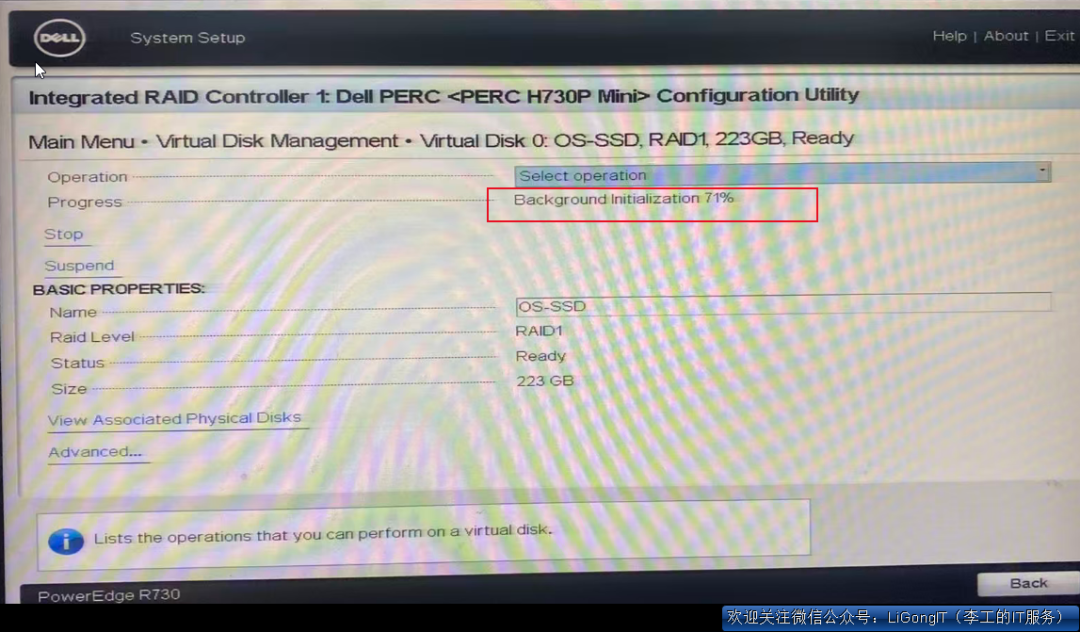

第6步：等待后台初始化完成

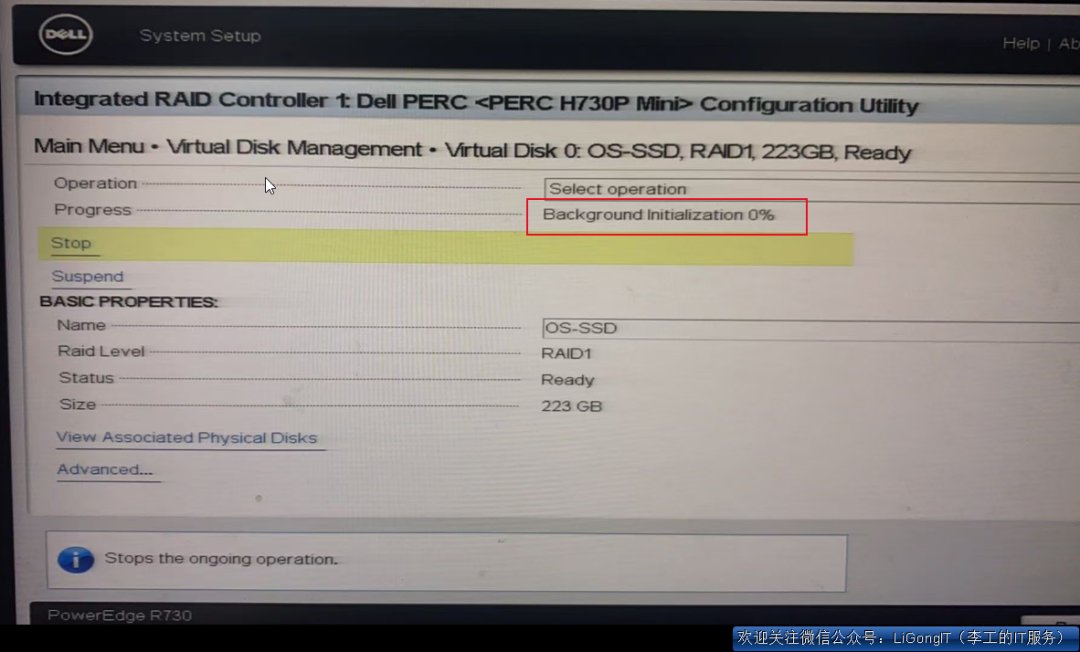

• 若看到 Background Initialization 0%→ 正常现象（RAID卡在校验两块盘数据一致性）
• 进度达到100%后自动消失，无需干预

---

五、验证恢复结果

验证项	操作	预期结果	本案例

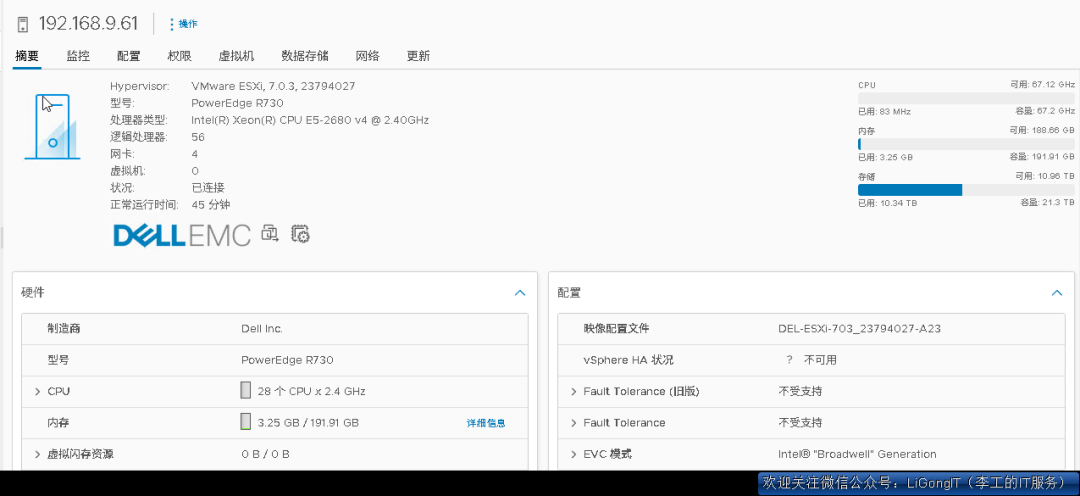

ESXi Web界面	登录ESXi主机	存储状态正常，无红色叹号	✅ 正常

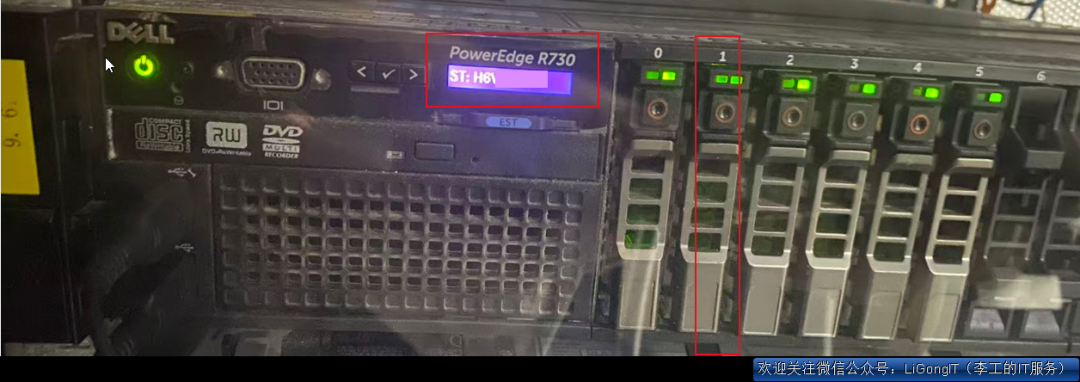

物理指示灯	查看前面板	新硬盘绿灯常亮	✅ 绿色常亮
RAID状态	F2进入RAID管理	VD 0 状态 = Ready	✅ Ready
虚拟机运行	启动并运行虚拟机	正常无报错	✅ 正常
ESXi存储	存储→ 数据存储	状态 = 已挂载	✅ 已挂载

---

六、FAQ（实战避坑）

问题	解答
Windows能识别故障盘，服务器为何报警？	Windows容忍度高，RAID卡对坏道/超时更敏感，会提前"踢盘"预警
非原厂硬盘能用吗？	可以，但不保证100%兼容。本案例金胜盘已验证可正常重建RAID1
RAID1重建需要多久？	223GB SSD约5~30分钟，取决于数据量
重建期间能开虚拟机吗？	可以，后台初始化优先级低，不影响业务
Background Initialization是什么？	RAID卡后台校验两块盘数据一致性的任务，跑完才算真正稳定
重启后初始化从100%变0%正常吗？	正常！ RAID卡重新触发校验，让其跑完即可
以后想换回原厂盘怎么办？	备份数据 → 删除RAID → 用两块新盘重建RAID1 → 恢复数据

---

七、关键结论（记死这6条）

序号	要点
1	接口必须一致：原盘SATA → 替换盘也必须SATA（SAS不可混用）
2	容量≥原盘：240GB替换240GB，重建后容量不变
3	非原厂盘可用：本案例验证金胜盘可正常重建（但建议优先原厂）
4	自动重建：插入新盘后RAID卡自动重建，无需人工干预
5	后台初始化：进度0%→100%是正常校验，耐心等待即可
6	最终确认：两盘均为Online、VD状态Ready → 恢复成功

---

八、数据盘组说明（免恐慌）

本服务器还有一组RAID10数据盘：

项目	详情
虚拟磁盘	Virtual Disk 1：DATA-SSD-4x960G
RAID级别	RAID 10
容量	1.745TB
状态	Ready（正常，未受影响）

此RAID组在本次故障中无需任何操作。

---

九、【李工生产环境建议】ESXi 系统盘 RAID1 必要性

结合本次故障，谈一个生产环境的核心问题：ESXi 系统盘要不要做 RAID1？

说明：经费有限用的旧的SSD固态盘（容量小旧盘再利用），没想到这么快就出现问题。

✅ 强烈建议：生产环境 ESXi 系统盘做 RAID1（或 BOSS 卡双 M.2 镜像）

本次故障中，RAID1 发挥了三个关键作用：

作用	说明
单盘故障 ≠ 系统崩溃	1号盘黄灯报警，另一块盘撑住系统 → ESXi 持续运行
计划内维护而非紧急救火	告警但在线 → 可选择工作时间窗口处理，而非半夜应急
简化恢复流程	换盘 → 自动重建 → 无需重装ESXi、无需重新绑定vCenter

⚠️ RAID1 ≠ 万能，正确姿势是"三层防护"

防护层级	是否必须	说明
ESXi系统盘RAID1	✅ 强烈建议	防单盘故障，保主机在线
ESXi主机配置备份（.tgz）	✅ 建议	Host → Actions → Export Configuration
虚拟机备份（Veeam/Replication）	✅ 生产必做	RAID1 不保护虚拟机数据

💡 本次业务零中断的真正原因：

RAID1（系统盘冗余）+ 独立RAID10数据盘 + vMotion迁空虚拟机 = 三重保障。
