一、概述
BMC（Baseboard Management Controller，基板管理控制器）是浪潮服务器独立于主系统的带外管理芯片，通过专用管理网口（通常带有扳手或齿轮标识）提供远程监控、KVM远程控制、虚拟媒体等功能。BMC网络支持Static与DHCP两种模式，生产环境中为确保管理IP固定可靠，通常采用静态方式配置。
二、前置准备
配置前请确认以下条件：
- 1. 物理连接：显示器通过VGA线连接服务器，键盘连接服务器USB接口。
- 2. 硬件确认：找到服务器背板的BMC专用管理口，通常带有红色扳手图标或标记为“IPMI”、“MGMT”。
- 3. 网络规划：提前规划好管理IP地址、子网掩码、默认网关，确保与管理网络同网段。
- 4. BIOS进入方式：开机看到Inspur Logo时，按
DEL键进入BIOS Setup界面。部分型号可能使用F2或ESC键。
三、静态IP配置方式
浪潮服务器BMC静态IP配置支持三种方式：BIOS界面配置（最常用）、操作系统内命令行配置（IPMITool）、Web管理界面配置。以下依次详述。
方式一：通过BIOS界面配置（通用方法）
步骤1：进入BIOS
加电启动服务器，当屏幕出现Inspur Logo下方提示“Press DEL to SETUP”时，按下 DEL 键，进入BIOS Setup界面。
步骤2：进入BMC网络配置菜单
在不同浪潮服务器型号中，BMC网络配置的菜单路径略有差异，以下是三种常见路径：
| 服务器型号系列 | BIOS菜单路径 |
|---|---|
| SA5212M4/M5、NF5270M4/M5、NF5280M4/M5等主流型号 | Server Mgmt → BMC network configuration |
| NF5280 M7等较新型号 | Server Mgmt → BMC network configuration → BMC Dedicated Network Configuration |
| NF8560M2等较早型号 | Advanced → IPMI Configuration → Set LAN Configuration |

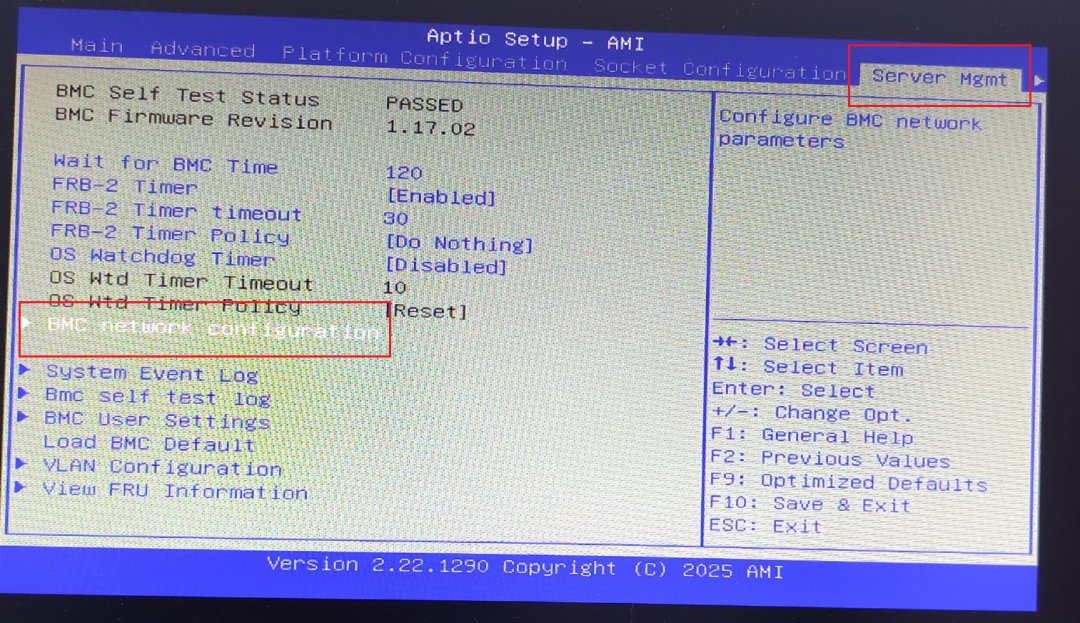

以SA5212M4为例：选择 Server Mgmt → BMC network configuration，进入BMC网络配置界面。

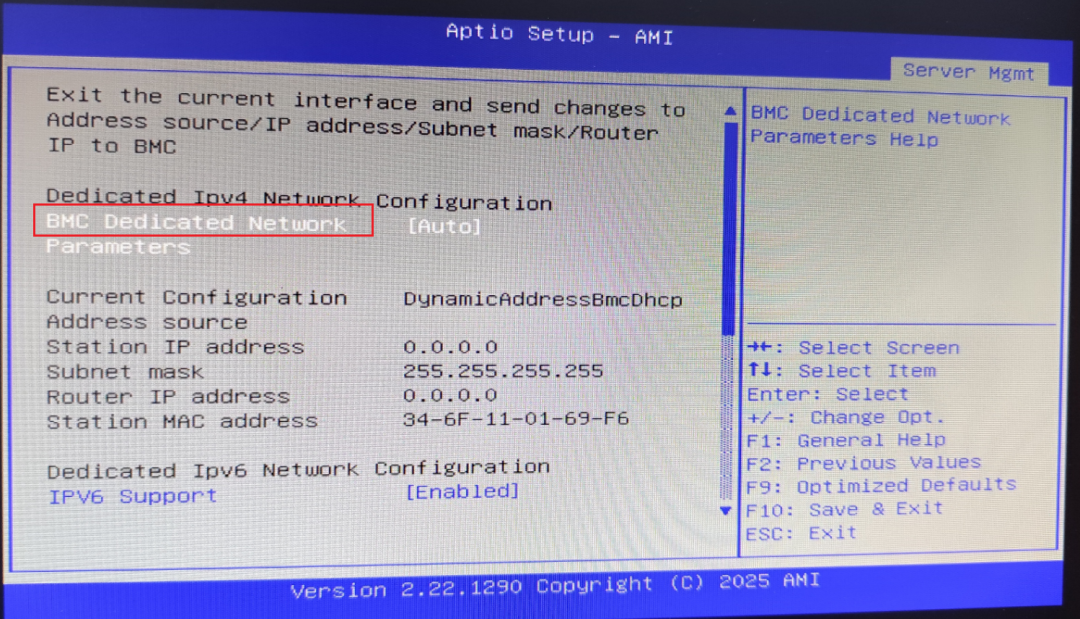

步骤3：选择BMC专用网口并设置为静态
部分服务器BMC配置界面包含两种网络接口模式：
- • Get BMC Sharelink Parameters（共享模式）：BMC IP配置在业务网卡上（无独立管理口时使用）。
- • Get BMC Dedicated Parameters（专用模式）：BMC IP配置在专用管理网口上（推荐）。

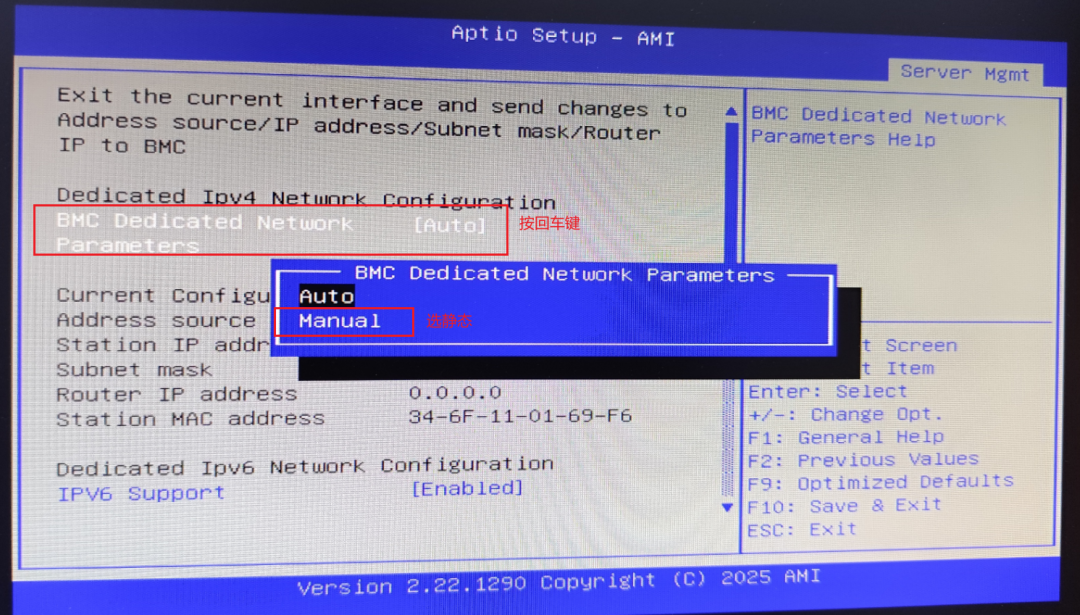

选择 Get BMC Dedicated Parameters → Manual，然后将 configuration 设置为 static。

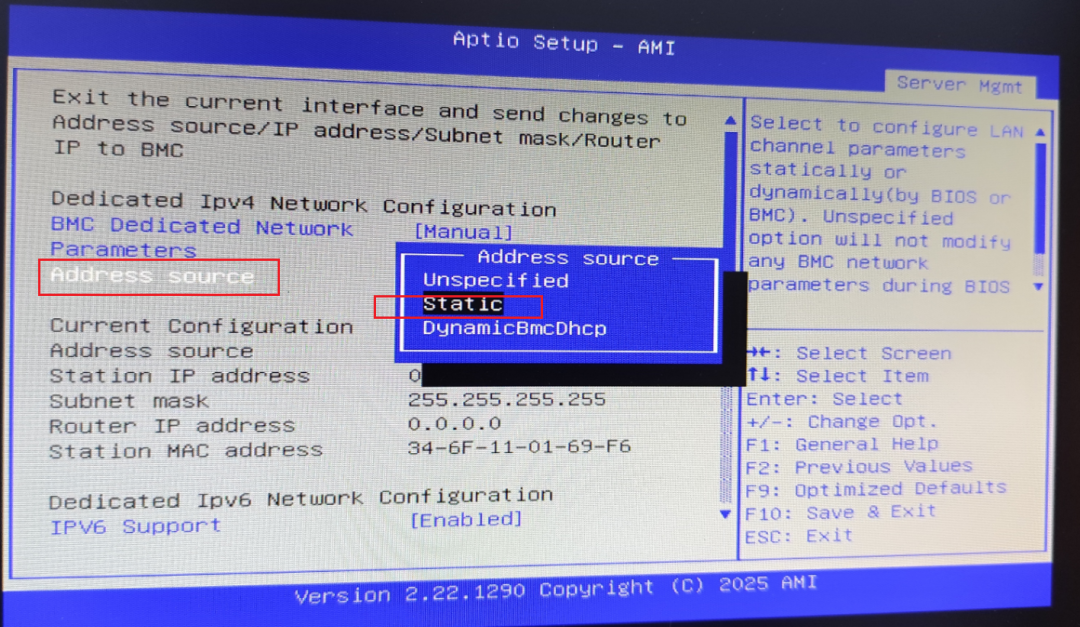

对于NF5270M4/NF5280M4等型号，菜单项可能为 Configuration Address Source，设置为 Static。

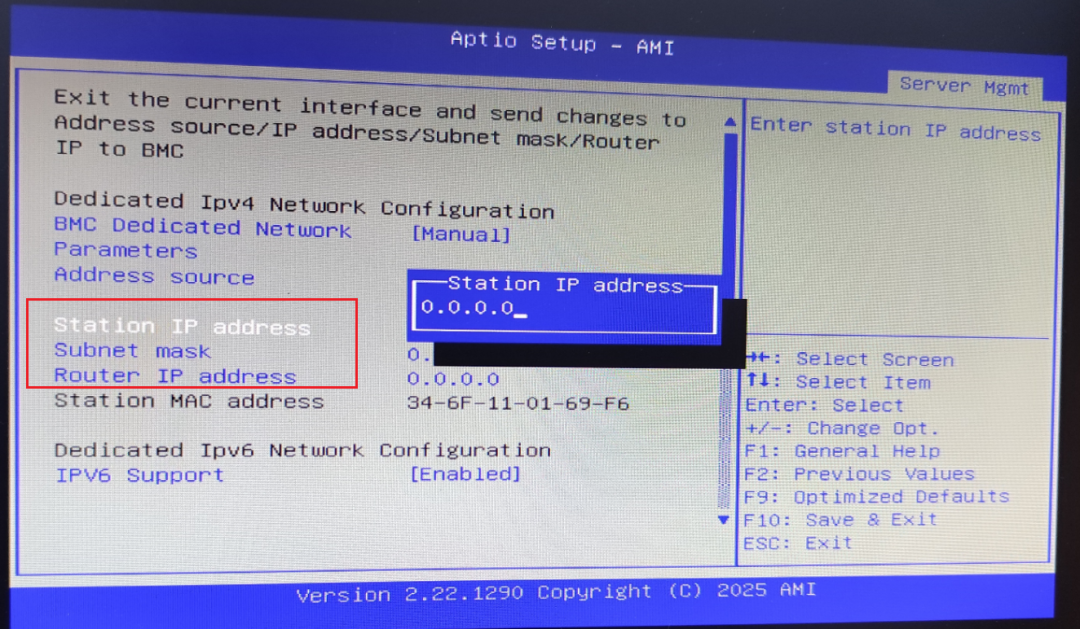

步骤4：填写IP地址、子网掩码和网关
| 配置项 | 英文名称 | 说明 |
|---|---|---|
| IP地址 | Station IP address | 手动输入规划的静态IP地址 |
| 子网掩码 | Subnet mask | 如 255.255.255.0 |
| 默认网关 | Router IP address | 网络出口网关地址 |
注意：三个参数均需填写完整，漏填任一项可能导致网络不通。
步骤5：保存配置并退出
按 F10 键保存配置并退出BIOS，服务器自动重启。部分型号建议在保存后断开电源线重新上电，以确保BMC新IP完全生效。
步骤6：验证配置
服务器重启过程中，自检界面会显示BMC分配的IP地址，确认配置正确。
方式二：通过IPMITool命令行配置（需已安装操作系统）
此方法适用于操作系统已安装且网络可达的场景，无需进入BIOS。IPMITool可在Linux和Windows系统下使用。
步骤1：安装IPMITool
- • Linux（CentOS/RHEL）系统：
yum install -y ipmitool - • Ubuntu/Debian系统：
apt-get install -y ipmitool - • Windows系统：下载Windows版ipmitool工具包安装。
步骤2：配置专用BMC管理口静态IP
# 加载核心模块
modprobe ipmi_si
modprobe ipmi_devintf
modprobe ipmi_msghandler
modprobe ipmi_watchdog
modprobe ipmi_poweroff
# 查看当前 BMC 网络配置（先确认）
# 查看通道1（专用管理口）完整信息
ipmitool lan print 1
# 查看通道8（共享复用口）
ipmitool lan print 8
# 检查是否加载成功
lsmod | grep ipmi
# 检查IPMI设备
dmidecode | grep -i ipmi
# 设置IP地址获取方式为静态
ipmitool lan set 1 ipsrc static
# 设置BMC IP地址
ipmitool lan set 1 ipaddr 192.168.100.200
# 设置子网掩码
ipmitool lan set 1 netmask 255.255.255.0
# 设置默认网关
ipmitool lan set 1 defgw ipaddr 192.168.100.2步骤3：配置共享业务网口BMC IP（备选）
部分服务器未配置独立管理口时，可配置共享网口：
ipmitool lan set 8 ipsrc static
ipmitool lan set 8 ipaddr 192.168.1.202
ipmitool lan set 8 netmask 255.255.0.0
ipmitool lan set 8 defgw ipaddr 192.168.1.1步骤4：验证BMC IP配置
[root@localhost ~]# ipmitool lan print 1
Set in Progress : Set Complete
Auth Type Support :
Auth Type Enable : Callback :
: User :
: Operator :
: Admin :
: OEM :
: OEM :
IP Address Source : Static Address
IP Address 192.168.100.200
Subnet Mask 255.255.255.0
MAC Address 34:6f:11:07:35:70
SNMP Community String
IP Header : TTL=0x40 Flags=0x40 Precedence=0x00 TOS=0x10
BMC ARP Control : ARP Responses Enabled, Gratuitous ARP Disabled
Gratuitous ARP Intrvl 1.0 seconds
Default Gateway IP 192.168.100.2
Default Gateway MAC 44:67:47:ca:c7:1a
Backup Gateway IP 0.0.0.0
Backup Gateway MAC 00:00:00:00:00:00
802.1q VLAN ID : Disabled
802.1q VLAN Priority 0
RMPCP Cipher Suites 3,17
Cipher Suite Priv Max : aaXxxxxxxxxxxxx
: X=Cipher Suite Unused
: c=CALLBACK
: u=USER
: o=OPERATOR
: a=ADMIN
: o=EM
Bad Password Threshold 0
Invalid password disable: no
Attempt Count Reset Int. 0
User Lockout Interval 0
[root@localhost ~]#可查看BMC的当前IP地址。
方式三：通过BMC Web管理界面配置
此方法适用于已知当前BMC IP地址（DHCP自动获取或已配置过）的场景。
步骤1：登录BMC Web界面
在浏览器地址栏输入BMC当前的IP地址（如 http://192.168.1.100 或 https://192.168.1.100），输入用户名和密码登录。
步骤2：进入网络配置
登录后，进入“网络设置”或“BMC网络配置”页面。Web界面路径一般为：主界面 → 参数设置 → 网络设置。
步骤3：配置静态IP
在“BMC IPv4网络配置”中，将获取方式从DHCP改为 静态配置（Static），填写IP地址、子网掩码和路由IP地址（网关），保存生效。
步骤4：验证连接
配置保存后，使用新IP地址重新登录确认生效。
四、连接与登录验证
1. 配置客户端网络
将电脑网线连接到服务器的BMC专用管理口，配置电脑网卡的IPv4地址与服务器BMC IP处于同一网段。
示例：若BMC IP为192.168.1.100，电脑IP可设置为192.168.1.50，掩码255.255.255.0。
2. 访问Web管理界面
在浏览器地址栏输入 https://服务器BMC的IP地址，输入用户名和密码登录。
注意：部分BMC默认可能仅支持HTTPS访问，HTTP未开启，建议使用HTTPS方式登录。
3. 默认登录凭证
| 项目 | 默认值 |
|---|---|
| 用户名 | admin 或 ADMIN（区分大小写） |
| 密码 | admin 或 superuser |
安全提醒：首次登录后请立即修改默认密码，并遵循密码复杂度要求。
五、常见型号配置参考表
| 服务器型号 | BIOS进入键 | BIOS菜单路径 | 说明 |
|---|---|---|---|
| SA5212M4 / SA5212M5 | DEL | Server Mgmt → BMC network configuration | Get BMC Dedicated Parameters → Manual → Static |
| NF5270M3 / NF5280M3 | DEL | Server Mgmt → BMC Network Configuration → lan channel 1/2 → static ip address | lan channel 2为专用管理口 |
| NF5270M4 / NF5280M4 | DEL | Server Mgmt → BMC network configuration | Configuration Address Source 设置为 Static |
| NF5280 M7（最新款） | DEL | Server Mgmt → BMC network configuration → BMC Dedicated Network Configuration | 完成后需确认网络生效 |
| NF5468M（元脑系列） | DEL | server mgmt → BMC network configuration → BMC dedicated network configuration | manual → static |
| NF8560M2 | DEL | Advanced → IPMI Configuration → Set LAN Configuration → IP Address → static | 出厂默认IP为192.168.1.100 |
| NF5240m3 / NF8420m3 | DEL | Server Mgmt → BMC Network Configuration → lan channel 1/2 → static ip address | —— |
BIOS进入备用键：部分型号可能使用 F2 或 ESC 键，请根据开机屏幕提示确认。
六、注意事项与常见问题
1. 配置保存后不生效
- • 原因：BMC网络初始化需要较长时间。
- • 解决：保存后对服务器进行重新启动或断电（拔下电源线再插回） 操作，BMC新IP才能完全生效。
2. BMC管理口形态区分
- • 专用管理口（Dedicated）：服务器背板带有独立网口（通常红色扳手图标），专用于带外管理。
- • 共享管理口（Sharelink）：与业务网口复用，BMC IP配置在网卡1接口上。
配置时建议优先使用专用管理口。
3. BIOS菜单不显示BMC配置项
部分型号的BMC配置路径可能不同，可尝试：
- • 确认是否有
IPMI或BMC相关菜单。 - • 按
F2进入高级模式查找。 - • 参考本型号的用户手册。
4. Web界面无法访问
- • 确认电脑与服务器管理口网络连通（ping测试）。
- • 确认电脑IP与BMC IP处于同一网段。
- • 尝试HTTPS协议（
https://IP）代替HTTP。 - • 检查浏览器安全设置是否允许访问该地址。
5. 默认密码无法登录
- • 部分新型号出厂时默认密码为
admin/admin，如无效请查看服务器机身上的标签获取唯一密码。 - • 部分型号（如NF8460M3）默认用户名为
root，密码为superuser。 - • 若密码已遗忘，可通过BIOS中的BMC用户设置重置或联系浪潮技术支持（4008600011）。
6. 安全建议
- • BMC网络应与业务网络隔离，独立划分VLAN，仅对运维网段开放。
- • 使用独立的内部专用网络对BMC进行管理。
- • 默认密码在首次配置后必须修改，并满足复杂度要求。
- • 建议启用HTTPS加密通信。
- • 定期审计BMC操作日志，及时更新固件安全补丁。
七、技术支持
如配置过程中遇到问题，可通过以下渠道获取支持：
- • 浪潮官方技术支持热线：400-860-0011
- • 浪潮官网：www.inspur.com（可下载各型号用户手册、BMC固件及驱动程序）
