拓扑说明：PC1 直连汇聚交换机 S_A（VLAN10）；PC2、PC3 直连接入交换机 S_B（PC2 属 VLAN10，PC3 属 VLAN30）
每条命令均附详细注释，适合零基础学习。

一、实验拓扑与 IP 规划

1.1 网络结构

S_A（二层汇聚交换机）：
- GE0/0/1：连接 Cloud1（管理网络，VLAN1）
- GE0/0/5：连接 PC1（Access VLAN10）
- Eth-Trunk1（成员口 GE0/0/23、GE0/0/24）：Trunk 连接 S_B，只允许 VLAN1 和 VLAN10
S_B（三层核心交换机）：
- Eth-Trunk1（成员口 GE0/0/23、GE0/0/24）：Trunk 连接 S_A，只允许 VLAN1 和 VLAN10
- GE0/0/5：连接 PC2（Access VLAN10）
- GE0/0/10：连接 PC3（Access VLAN30）
- VLANIF1：10.0.10.253/24（管理地址）
- VLANIF10：192.168.10.254/24（VLAN10 网关）
- VLANIF30：192.168.30.254/24（VLAN30 网关）
管理网络：Cloud1（10.0.10.20/24）可 SSH 登录 S_A（10.0.10.252）和 S_B（10.0.10.253）

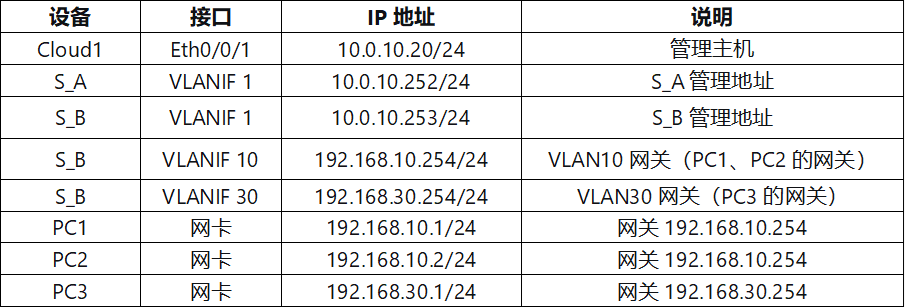

1.2 IP 地址规划

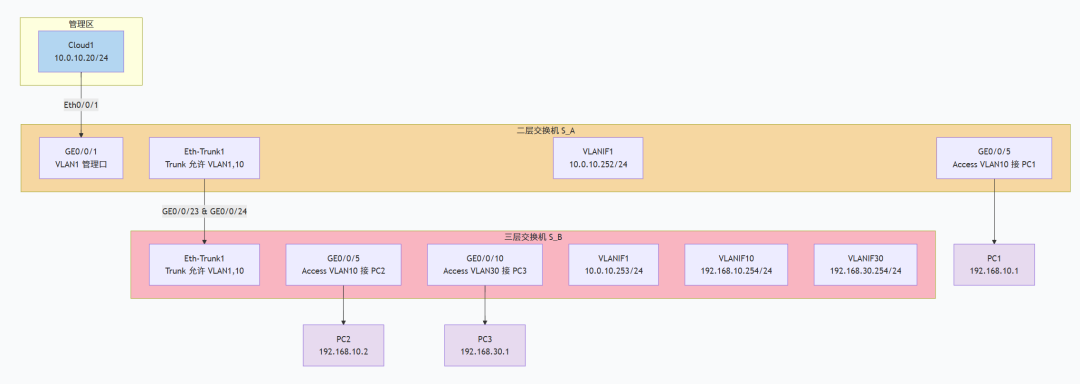

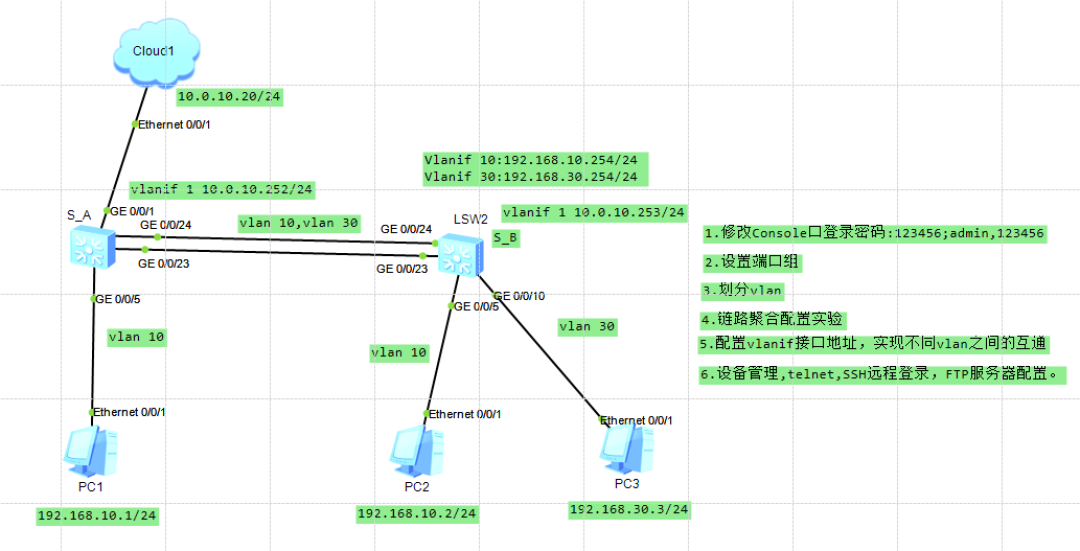

1.3 拓扑图

二基础配置（Console 口安全）

2.1 修改 Console 口密码

<Huawei> system-view

# 进入系统视图（全局配置模式）

[Huawei] sysname S_A

# 修改主机名为 S_A，便于识别

[S_A] user-interface console 0

# 进入 Console 物理端口配置

[S_A-ui-console0] authentication-mode password

# 设置认证方式为密码

[S_A-ui-console0] set authentication password cipher 123456

# 设置密码为 123456（密文存储）

[S_A-ui-console0] quit

# 退出

同样操作在 S_B 上执行，将主机名改为 S_B。

<Huawei> system-view

# 进入系统视图（全局配置模式）

[Huawei] sysname S_B

# 修改主机名为 S_B，便于识别

[S_B] user-interface console 0

# 进入 Console 物理端口配置

[S_B-ui-console0] authentication-mode password

# 设置认证方式为密码

[S_B-ui-console0] set authentication password cipher 123456

# 设置密码为 123456（密文存储）

[S_B-ui-console0] quit

# 退出

三、VLAN 创建与接口配置

3.1 创建 VLAN

S_A（只创建 VLAN10，不需要 VLAN30）：

[S_A] vlan batch 10

# 只创建 VLAN 10（VLAN1 默认存在）

S_B（需要 VLAN10 和 VLAN30）：

[S_B] vlan batch 10 30

# 批量创建 VLAN 10 和 VLAN 30

3.2 配置 Access 接口（连接 PC）

S_A 上配置 PC1（VLAN10）：

[S_A] interface gigabitethernet 0/0/5

# 进入接口 GE0/0/5

[S_A-GigabitEthernet0/0/5] port link-type access

# 设置链路类型为 Access（连接终端）

[S_A-GigabitEthernet0/0/5] port default vlan 10

# 将该接口划入 VLAN 10

[S_A-GigabitEthernet0/0/5] quit

S_B 上配置 PC2（VLAN10）和 PC3（VLAN30）：

[S_B] interface gigabitethernet 0/0/5

[S_B-GigabitEthernet0/0/5] port link-type access

[S_B-GigabitEthernet0/0/5] port default vlan 10

[S_B-GigabitEthernet0/0/5] quit

[S_B] interface gigabitethernet 0/0/10

[S_B-GigabitEthernet0/0/10] port link-type access

[S_B-GigabitEthernet0/0/10] port default vlan 30

[S_B-GigabitEthernet0/0/10] quit

3.3 配置 Trunk 与链路聚合（S_A ↔ S_B）

关键点：Trunk 只允许 VLAN1 和 VLAN10，VLAN30 的流量不需要经过此链路。

在 S_A 上配置 Eth-Trunk1：

[S_A] interface eth-trunk 1

# 创建逻辑聚合接口 Eth-Trunk 1

[S_A-Eth-Trunk1] port link-type trunk

# 设置链路类型为 Trunk（交换机互联）

[S_A-Eth-Trunk1] port trunk allow-pass vlan 1 10

# 只允许 VLAN 1 和 VLAN 10 通过（VLAN30 不需要经过 S_A）

[S_A-Eth-Trunk1] quit

[S_A] interface gigabitethernet 0/0/23

[S_A-GigabitEthernet0/0/23] eth-trunk 1

# 将物理口 GE0/0/23 加入聚合组 1

[S_A-GigabitEthernet0/0/23] quit

[S_A] interface gigabitethernet 0/0/24

[S_A-GigabitEthernet0/0/24] eth-trunk 1

[S_A-GigabitEthernet0/0/24] quit

在 S_B 上做完全相同配置（两端必须一致）：

[S_B] interface eth-trunk 1

[S_B-Eth-Trunk1] port link-type trunk

[S_B-Eth-Trunk1] port trunk allow-pass vlan 1 10

# 同样只允许 VLAN1 和 VLAN10

[S_B-Eth-Trunk1] quit

[S_B] interface gigabitethernet 0/0/23

[S_B-GigabitEthernet0/0/23] eth-trunk 1

[S_B-GigabitEthernet0/0/23] quit

[S_B] interface gigabitethernet 0/0/24

[S_B-GigabitEthernet0/0/24] eth-trunk 1

[S_B-GigabitEthernet0/0/24] quit

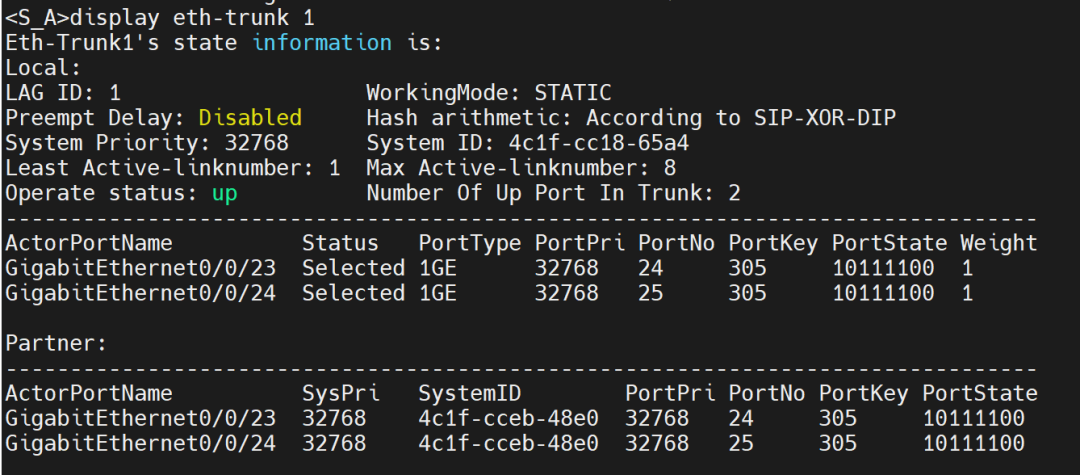

验证链路聚合:

[S_A] display eth-trunk 1

# 查看成员口状态，应为 “Selected”

四、VLANIF 三层接口（所有网关均在 S_B 上）

S_B 配置 VLANIF 接口：

[S_B] interface vlanif 1

[S_B-Vlanif1] ip address 10.0.10.253 24

# S_B 管理地址，用于远程 SSH

[S_B-Vlanif1] quit

[S_B] interface vlanif 10

[S_B-Vlanif10] ip address 192.168.10.254 24

# VLAN10 网关，PC1 和 PC2 的默认网关

[S_B-Vlanif10] quit

[S_B] interface vlanif 30

[S_B-Vlanif30] ip address 192.168.30.254 24

# VLAN30 网关，PC3 的默认网关

[S_B-Vlanif30] quit

S_A 上不需要配置 VLANIF10 和 VLANIF30，因为所有三层转发由 S_B 完成。S_A 仅做二层交换。

S_A 仅配置管理地址：

[S_A] interface vlanif 1

[S_A-Vlanif1] ip address 10.0.10.252 24

# S_A 管理地址，用于远程管理

[S_A-Vlanif1] quit

启用 S_B 的三层路由功能（默认已开启，无需额外操作）：

[S_B] ip routing

# 确保 IP 路由功能开启（华为交换机默认开启，此处仅为确认）

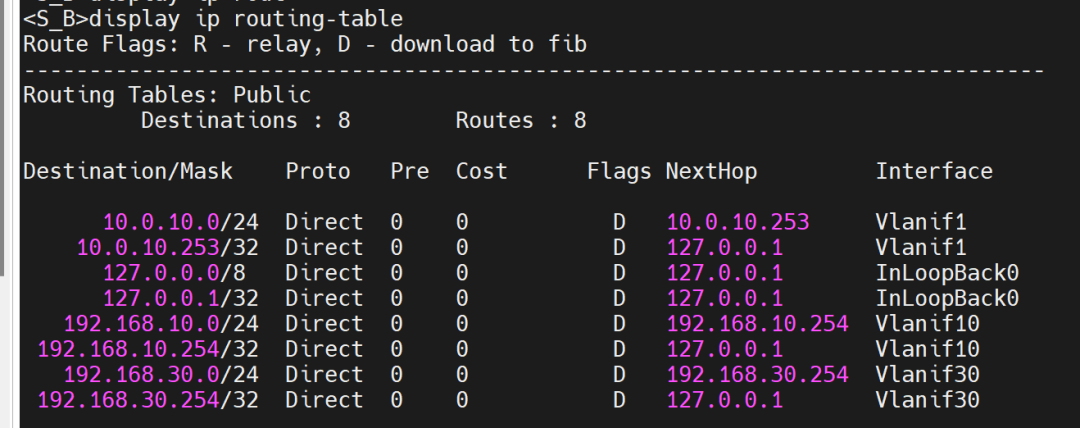

S_B上检查路由表:

五、远程管理配置（Telnet/SSH/FTP）

以 S_B 为例，S_A 同理：

[S_B] telnet server enable

# 开启交换机的 Telnet 服务，使其监听 TCP 23 端口，允许远程 Telnet 连接。

[S_B] user-interface vty 0 4

# 进入虚拟终端线路 VTY 0～4 的配置模式（共 5 条线路，最多支持 5 个远程用户同时登录）。

[S_B-ui-vty0-4] authentication-mode aaa

# 设置 VTY 线路的用户认证方式为 AAA（使用本地用户名/密码数据库或 RADIUS 等，而非单一密码）。

[S_B-ui-vty0-4] protocol inbound telnet

# 指定该 VTY 线路只允许 Telnet 协议入站（禁止 SSH），确保协议匹配。

[S_B-ui-vty0-4] quit

# 退出 VTY 配置模式，返回系统视图。

[S_B] aaa

# 进入 AAA（认证、授权、计费）视图，用于配置本地用户和认证方法。

[S_B-aaa] local-user admin password cipher Admin@123

# 创建一个名为 admin 的本地用户，密码为 Admin@123（采用密文存储，避免明文泄露）。

[S_B-aaa] local-user admin service-type telnet

# 指定用户 admin 允许使用的服务类型为 Telnet（若缺少此项，即使密码正确也无法登录）。

[S_B-aaa] local-user admin privilege level 15

# 设置用户 admin 的权限级别为 15（最高权限，可进入系统视图执行所有配置命令）。

[S_B-aaa] quit

# 退出 AAA 视图，返回系统视图。

5.2 SSH 配置（生产推荐，重点解决老版本闪退）

以 S_B 为例（S_A 同理），注意 shell 命令。

[S_B] rsa local-key-pair create

# 生成 RSA 密钥对，提示输入模数时输入 2048（不要用 512）

[S_B] stelnet server enable

# 开启 SSH Stelnet 服务

[S_B] ssh user admin authentication-type password

# 创建 SSH 用户 admin，认证方式为密码

[S_B] ssh user admin service-type stelnet

# 允许该用户使用交互式命令行

[S_B] user-interface vty 0 4

[S_B-ui-vty0-4] authentication-mode aaa

[S_B-ui-vty0-4] protocol inbound ssh

# 只允许 SSH 登录

[S_B-ui-vty0-4] user privilege level 15

[S_B-ui-vty0-4] shell

# 【关键】老版本（VRP5.110）必须加这一条，否则认证通过后会闪退，报 protocol error

[S_B-ui-vty0-4] quit

[S_B] aaa

[S_B-aaa] local-user admin password cipher Admin@123

[S_B-aaa] local-user admin service-type ssh

[S_B-aaa] local-user admin privilege level 15

[S_B-aaa] quit

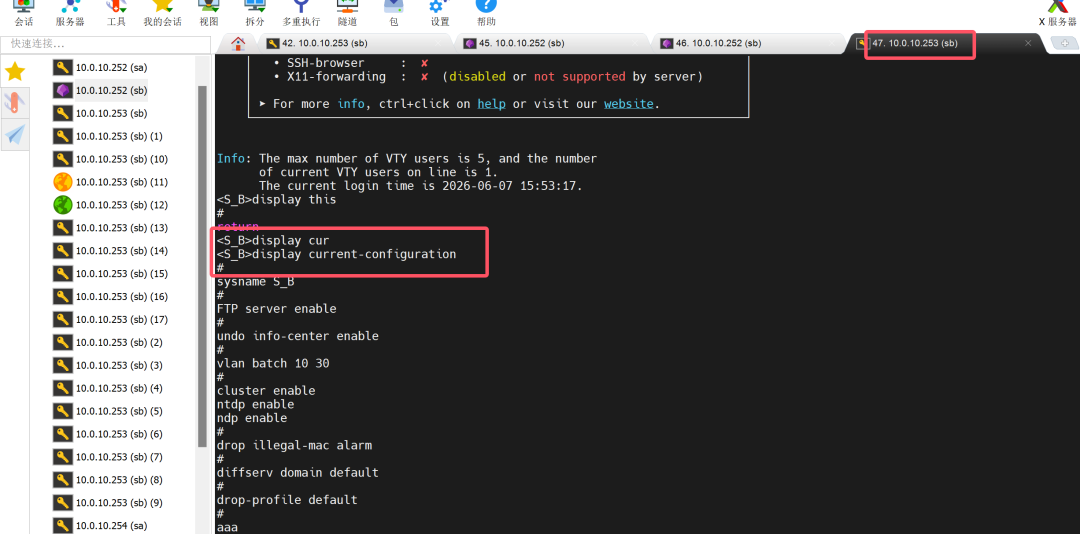

客户端注意事项（解决 SSH 闪退）：

MobaXterm：会话设置 → Advanced SSH settings → 远程环境 → 选择 “交互式shell”（不要选“执行命令”）
PuTTY：Connection → SSH → 勾选 “Don't allocate a pseudo-terminal”
命令行：ssh -T admin@10.0.10.253 或 ssh -t admin@10.0.10.253 "bash"

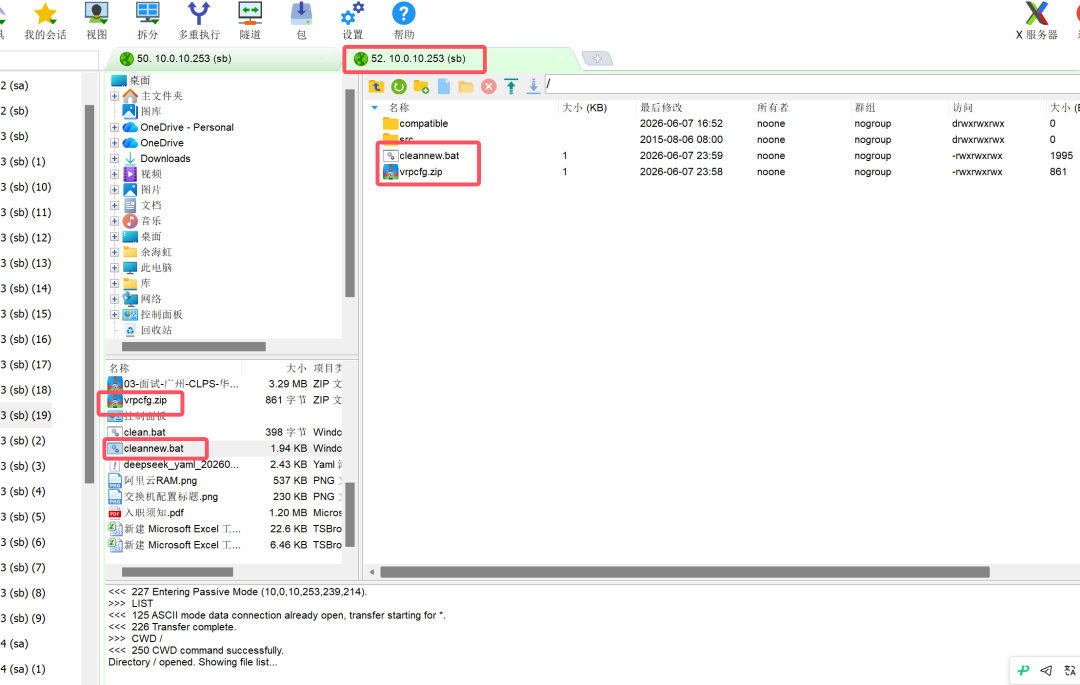

5.3 FTP 配置（用于上传下载配置文件）

[S_B] ftp server enable

[S_B] aaa

[S_B-aaa] local-user ftpuser password cipher Ftp@123

[S_B-aaa] local-user ftpuser service-type ftp

[S_B-aaa] local-user ftpuser privilege level 15

[S_B-aaa] local-user ftpuser ftp-directory flash:/

[S_B-aaa] quit

六、保存配置与常用排错命令

[S_A] save

[S_B] save

# 保存配置到闪存，防止重启丢失

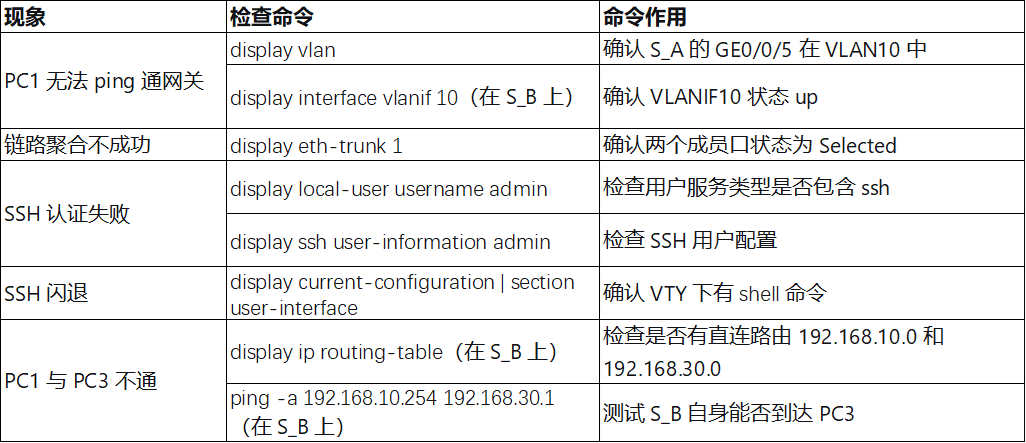

排错命令速查表

VLAN + 链路聚合 + SSH 远程管理

七、验证步骤

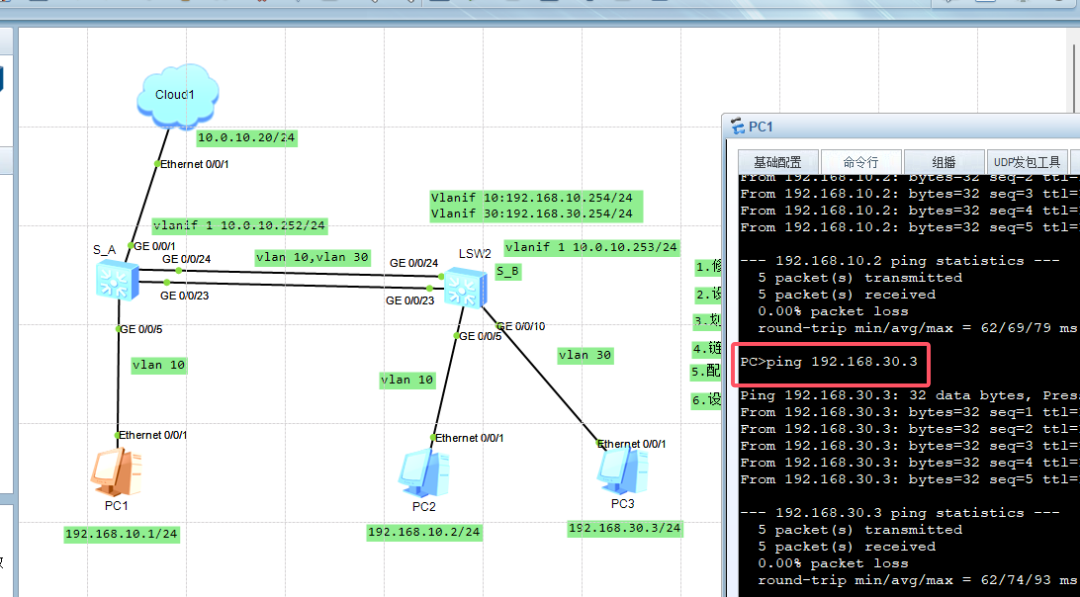

同 VLAN 二层连通性：PC1 ping PC2（同 VLAN10，路径 PC1→S_A→Trunk→S_B→PC2）—— 应通

2.跨 VLAN 路由：PC1 ping PC3（VLAN10 → VLAN30，由 S_B 路由转发）—— 应通

- 流量路径：PC1 (VLAN10) → S_A → Trunk (VLAN10) → S_B (VLAN10) → S_B 路由 → VLAN30 → PC3

3.管理访问：从 Cloud1 SSH 登录 S_B（10.0.10.253）—— 成功

4.FTP 上传：从 PC 上传配置文件到 S_B —— 成功

八、结语

通过本实验，你已掌握：

✅ VLAN 划分与 Access/Trunk 配置
✅ 跨交换机链路聚合（Eth-Trunk）且 Trunk 只放通必要 VLAN
✅ 三层交换机集中实现 VLAN 间路由
✅ SSH 安全远程管理（含老版本闪退解决方案）

为什么 Trunk 不需要放通 VLAN30？
因为 VLAN30 的终端（PC3）直连 S_B，且 S_B 有 VLANIF30 网关。PC1 要访问 PC3，流量到达 S_B 后，由 S_B 内部路由从 VLAN10 转到 VLAN30，整个过程不需要将 VLAN30 的帧送到 S_A 上。因此 Trunk 只放通 VLAN10（和管理 VLAN1）即可，这样可以减少不必要的广播流量，提高安全性。
