防火墙双机热备拓扑搭建

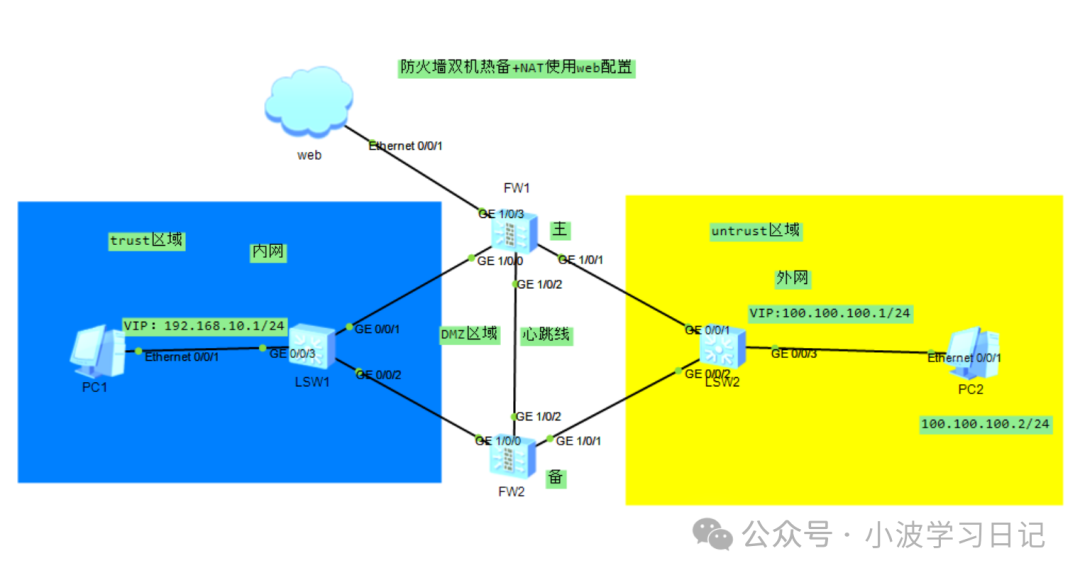

前面那两期总合实验没有搞防火墙热备份,这一期就出一期简单防火墙双机热备,之前一直使用命令确实有点枯燥乏味,这次咱们使用web界面进行配置!拓扑图如下:

第一步开启web服务:主防火墙:
[USG6000V1]int g1/0/3 (接入web)
[USG6000V1-GigabitEthernet1/0/3]ip add 192.168.128.100 24 (配置地址)
[USG6000V1-GigabitEthernet1/0/3]service-manage all permit (开启功能)
[USG6000V1]firewall zone trust
[USG6000V1-zone-trust]add interface GigabitEthernet 1/0/3

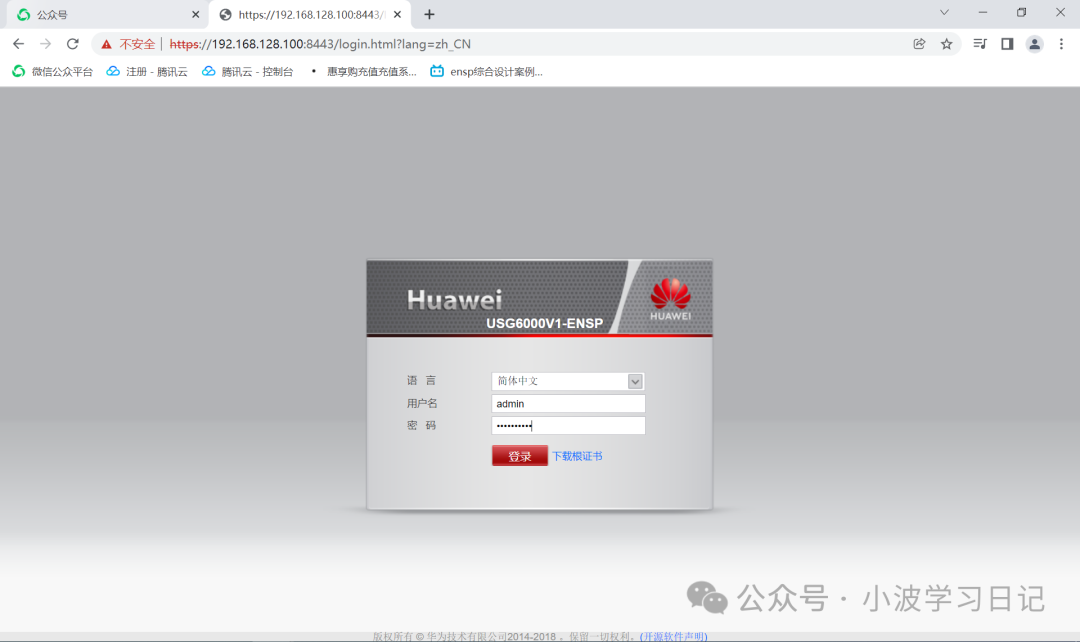

这样咱们就可以本地浏览器登陆防火墙了,当然备防火墙也是要这样设置,当然你也可以一个防火墙一个Cloud1,但是我这只有一个虚拟网卡,我就用这一个个配置吧!也不在搞一个虚拟网卡折腾了,反正配置都一样!

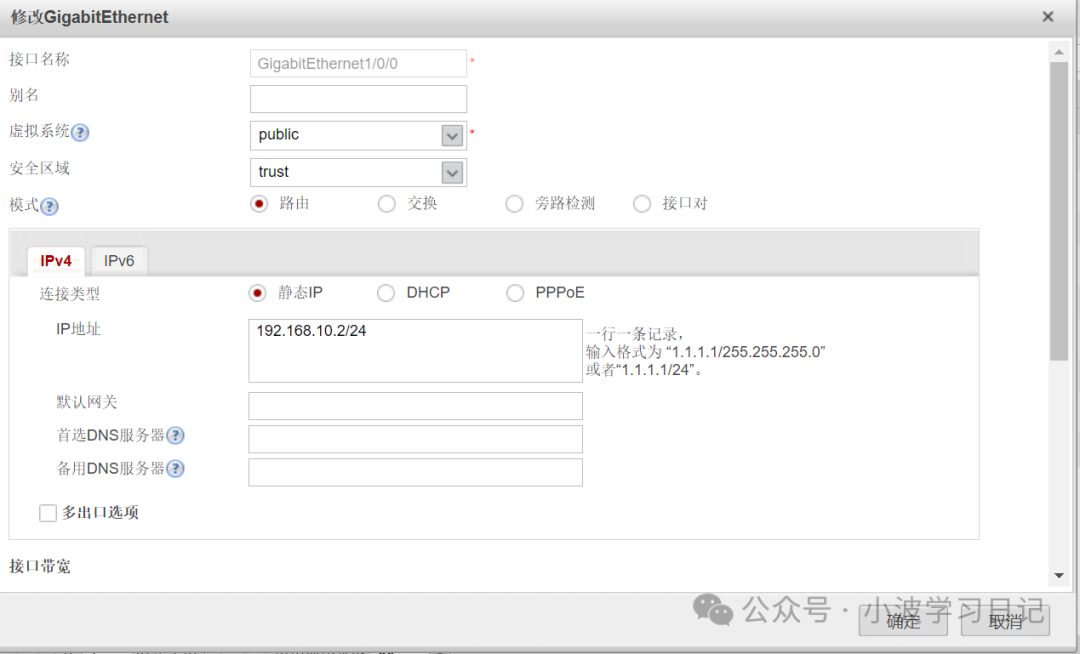

先配置主防火墙各个端口的IP地址和区域:连接内网交换机的端口:

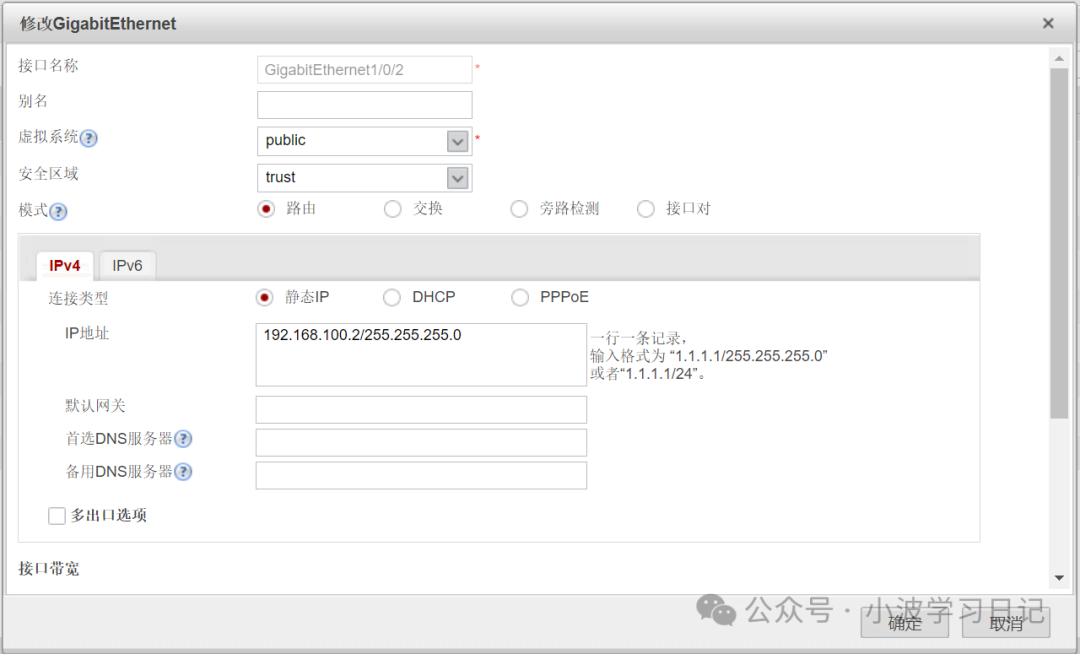

连接备防火墙端口:

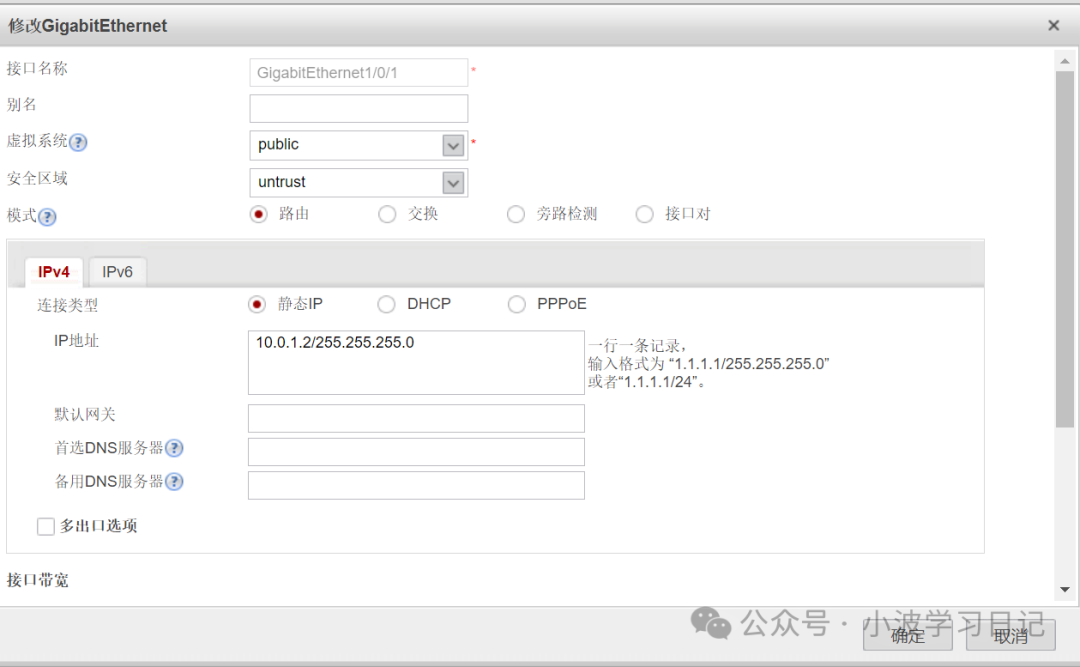

连接外网交换机端口:

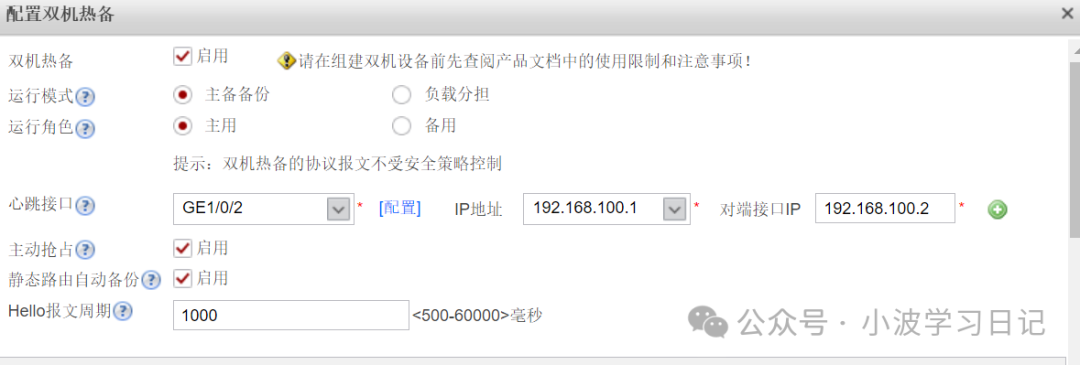

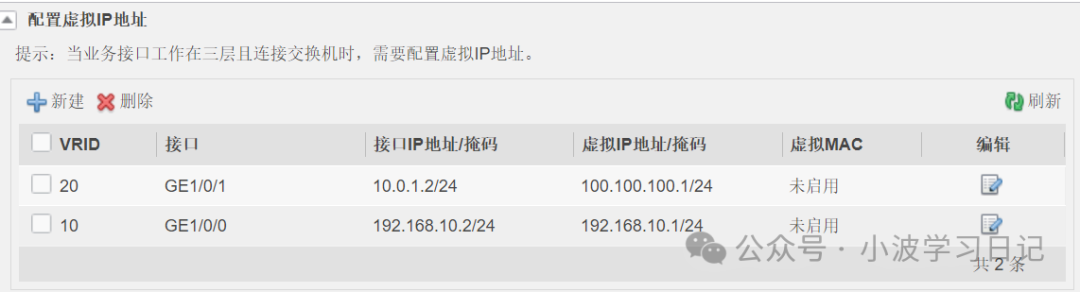

配置热备份:

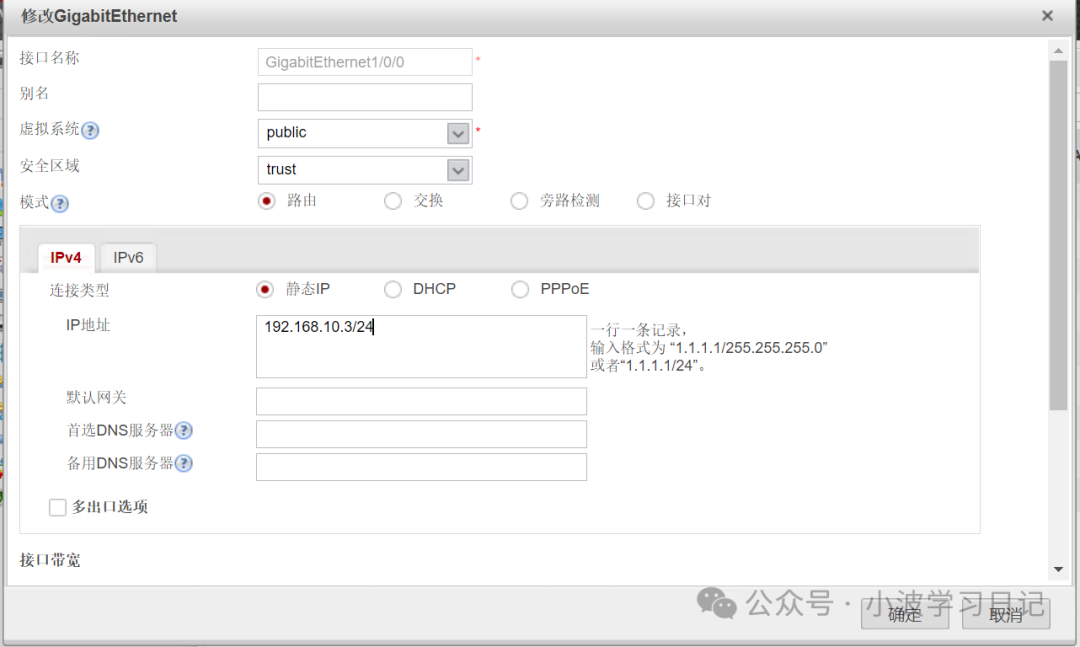

然后在配置备防火墙:连接内网交换机的端口:

连接主防火墙端口:

连接外网交换机端口:

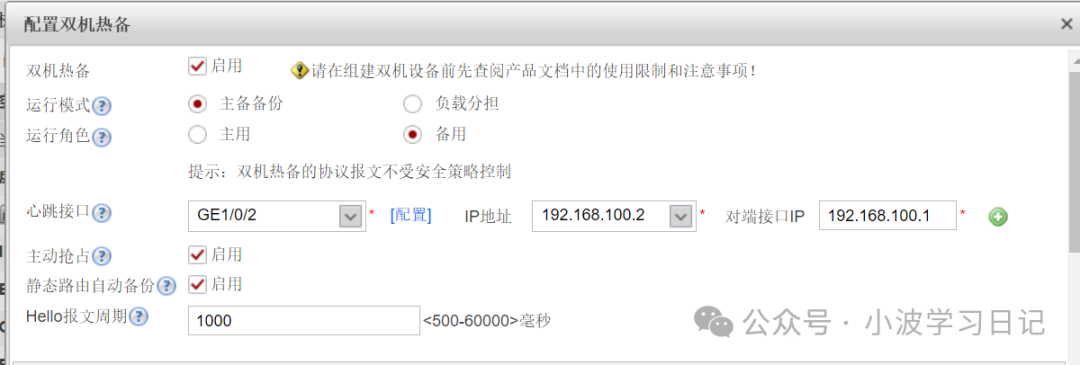

配置热备份:


因为咱们已经配置了热备份,所以只需要操作主防火墙就可以了!我在切换回去!

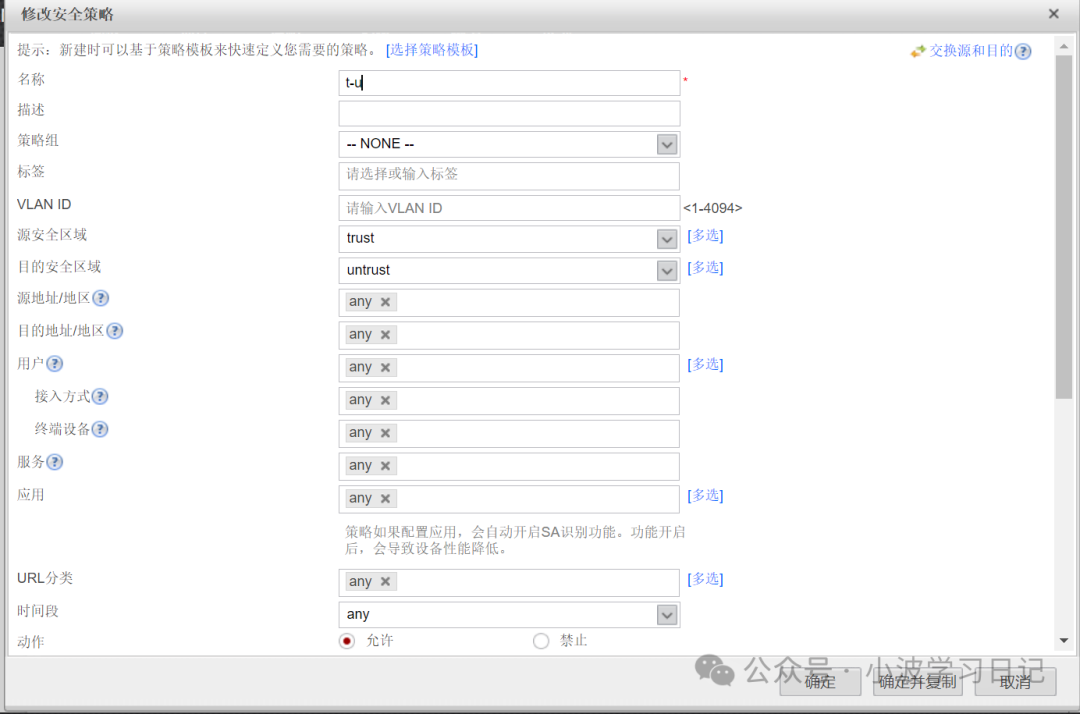

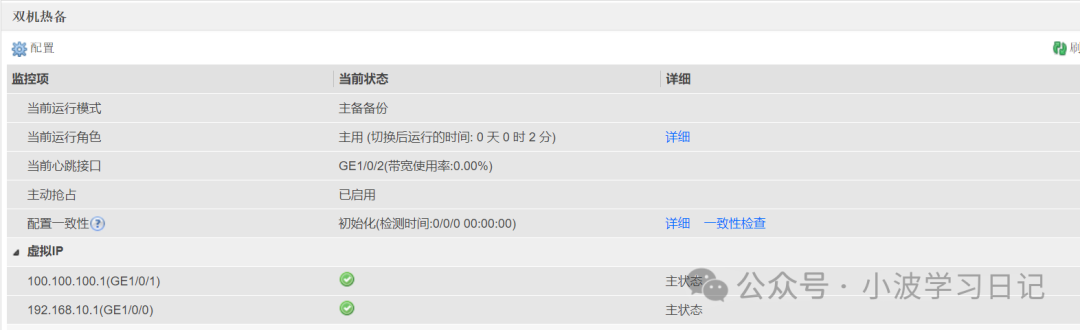

这个时候可以看见状态了!设置安全策略:

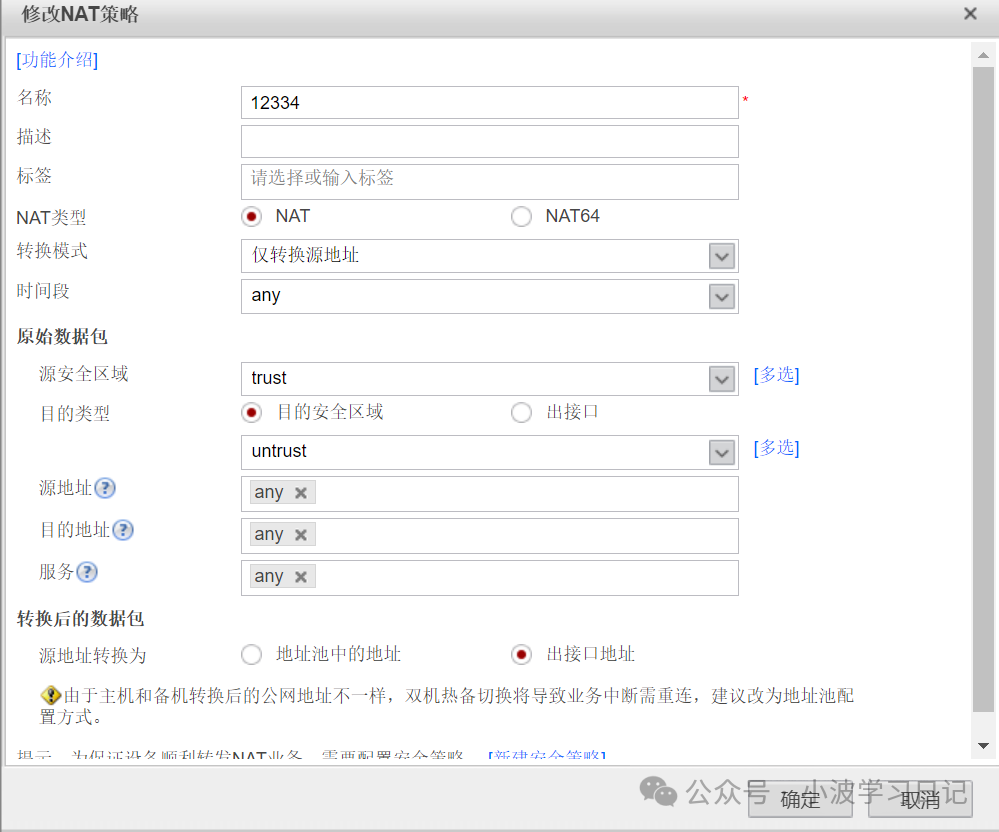

然后在设置NAT策略:

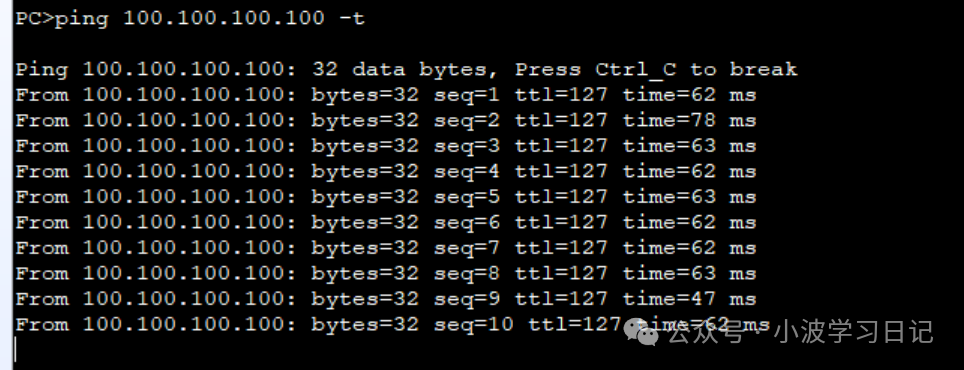

然后现在PC就可以正常访问互联网了,咱们查看一下

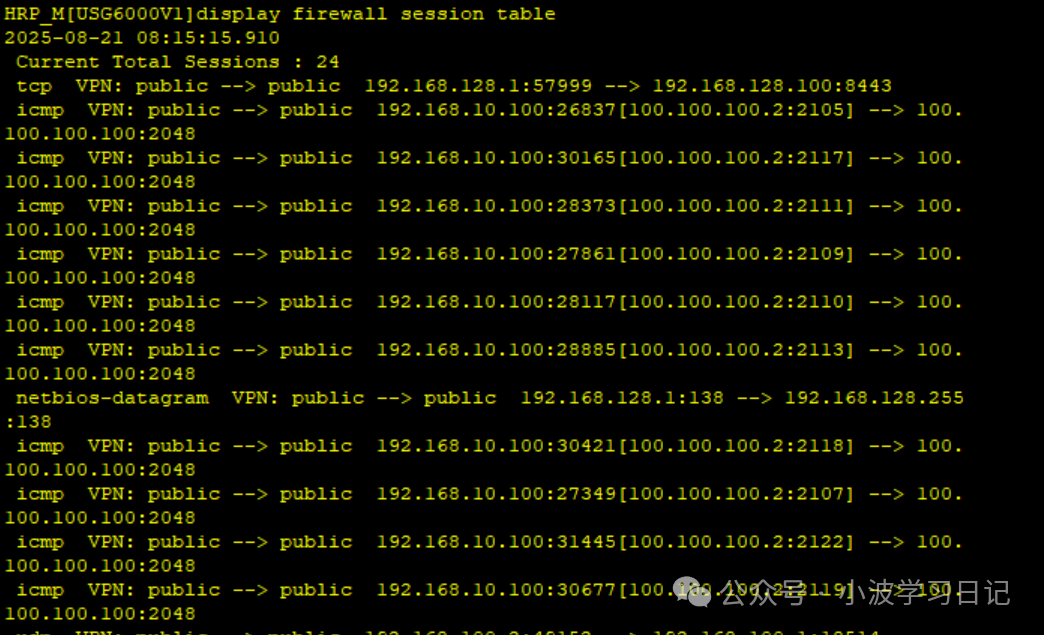

然后,使用命令查看一下外网地址转换公网地址,在主防火墙上输入命令查看
HRP_M[USG6000V1]display firewall session table

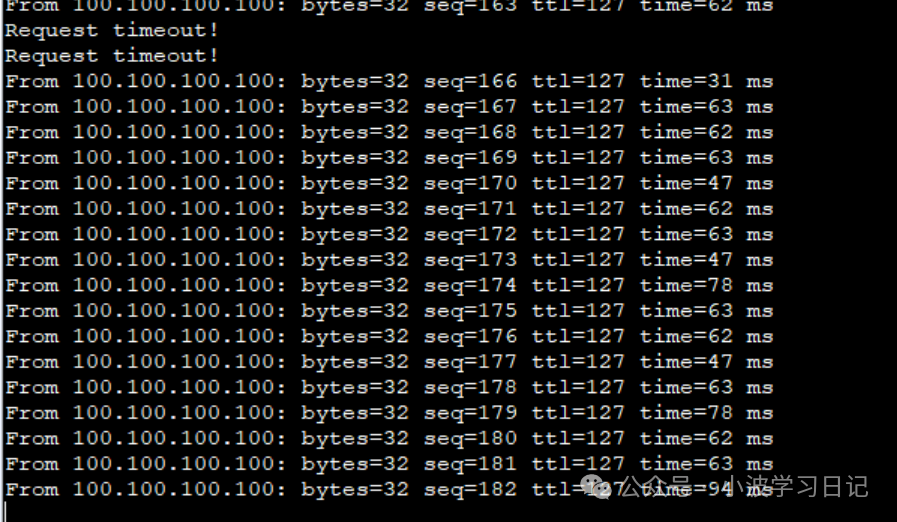

然后咱们把主防火墙连接外网那个端口关闭看看是否可以正常切换:


没问题就中断了2个包,说明已经注册切换到了备防火墙!
我后期还是使用命令吧!用web太难受了,截图+复制粘贴到公众号,搞得公众号文章模板不太好看了!大家就先就这样看吧! 备注(内网电脑还有外网电脑,还有那两个交换机,我只把内外电脑进行了配置,那两个交换机零配置!)
我这个配置估计有点问题!希望大家可以指出来!!
