使用eNSP-Pro体验IPsec VPN配置，全程Web操作，简单到飞起！
前言
上个星期，有个兄弟找我，说他配的 IPsec VPN 怎么都通不了。我简单的看了一下他的配置，配置看来看去也没发现啥毛病，真挺奇怪的。
说实话，我也好久没亲手配 IPsec 了，很多东西都生疏了。正好借着这个机会，我用 eNSP-Pro 搭了一套环境，重新温习一遍 IPsec VPN 的配置流程。
新版本的 Web 界面配置 IPsec， NAT 策略不用你手动改，安全策略也不用你手动建，全部自动生成。全程点点鼠标就搞定了。
下面就跟大家分享一下完整的配置过程。
一、网络拓扑
先看下整体拓扑。模拟的是上海总部和西安分部之间通过 IPsec VPN 互联的场景：
两个站点各有一台防火墙（USG6000V），分别连接互联网和内部网络。

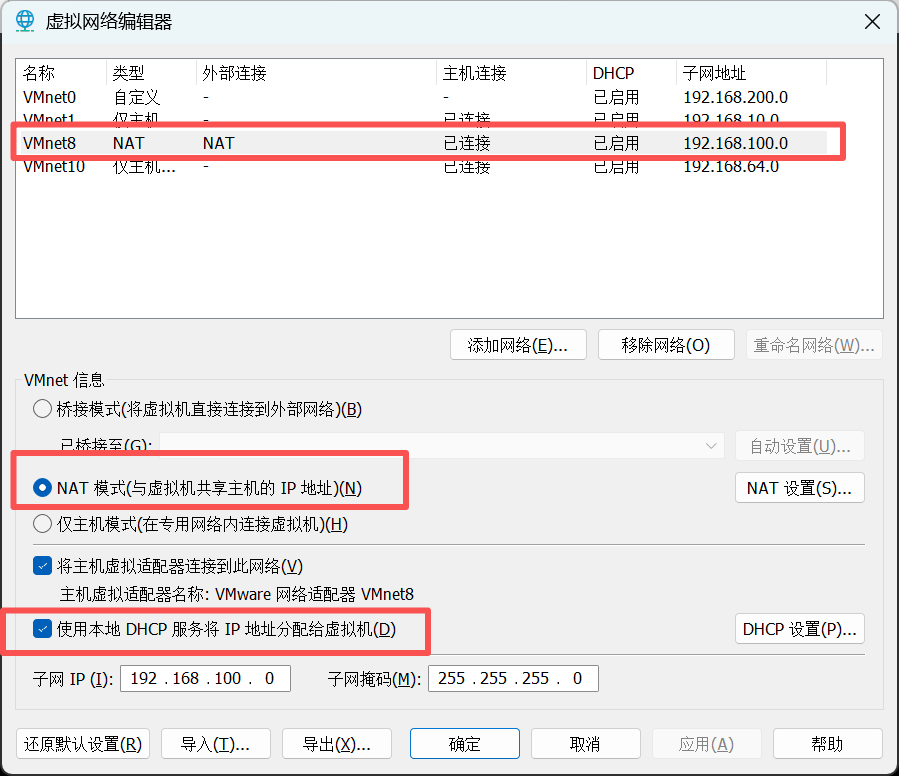

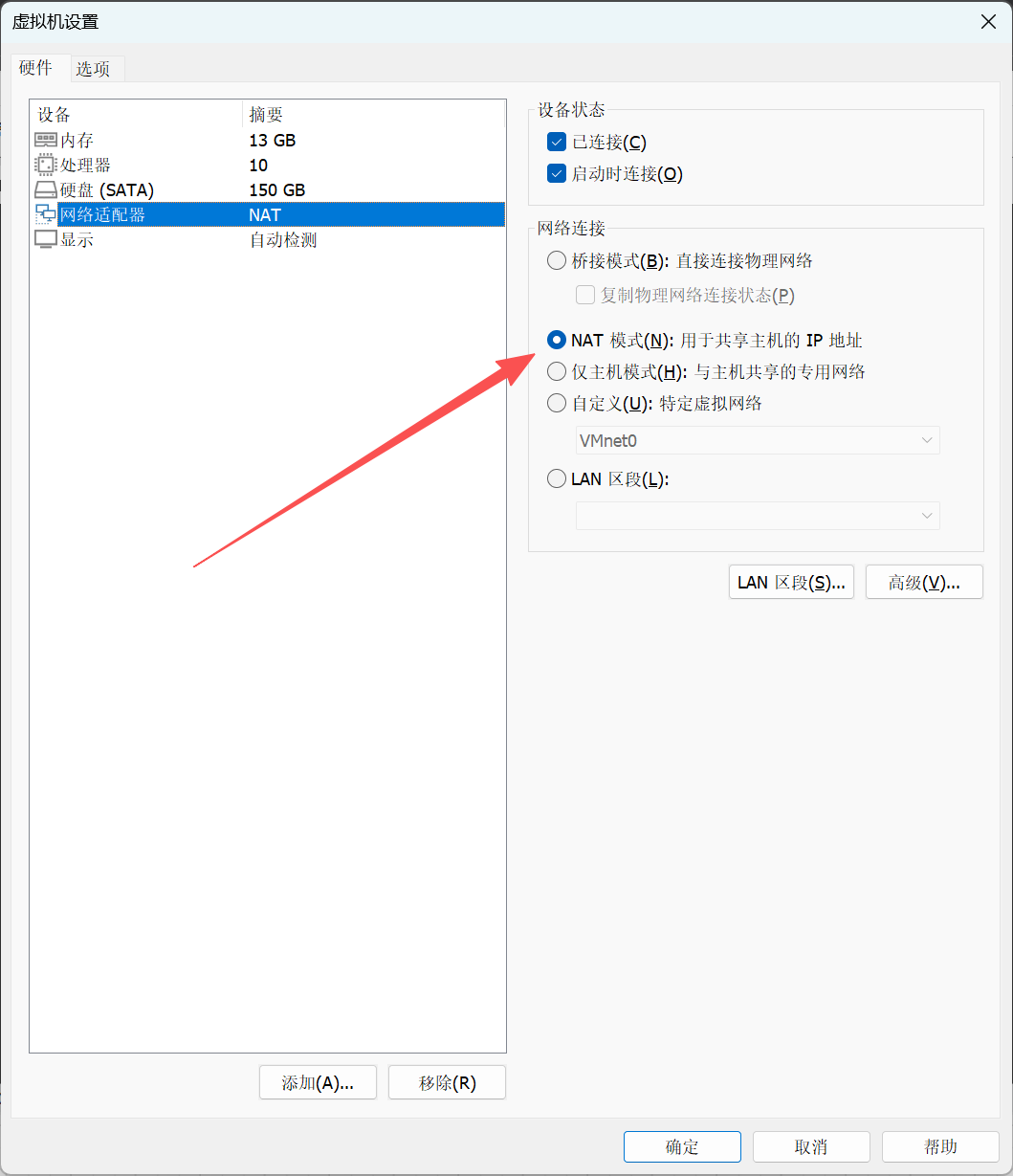

因为有一些朋友说他使用Cloud连接设备怎么都访问不了web，你可以学习一下我的虚拟机配置，因为他那个网卡其实还是用的是虚拟机的网卡
虚拟机网络方面，Cloud 桥接到物理网卡，让两个防火墙能通过"公网"互通：
二、防火墙基础配置（CLI）
两台防火墙先通过命令行完成最基础的配置——接口 IP、安全域、Web 管理：
西安防火墙
[HUAWEI]int g0/0/3
[HUAWEI-GE0/0/3]ip add 192.168.100.200 24
[HUAWEI-GE0/0/3]service-manage all permit
[HUAWEI]firewall zone trust
[HUAWEI-zone-trust]add int g0/0/3
[HUAWEI]web-manager server-source all-interface
[HUAWEI]web-manager enable
[HUAWEI]aaa
[HUAWEI-aaa]local-user zxbadmin password irreversible-cipher Zxb@123456
[HUAWEI-aaa]local-user zxbadmin service-type http
[HUAWEI-aaa]local-user zxbadmin privilege level 3
上海防火墙
[HUAWEI]int g0/0/3
[HUAWEI-GE0/0/3]ip add 192.168.100.100 24
[HUAWEI-GE0/0/3]service-manage all permit
[HUAWEI]firewall zone trust
[HUAWEI-zone-trust]add int g0/0/3
[HUAWEI]web-manager server-source all-interface
[HUAWEI]web-manager enable
[HUAWEI]aaa
[HUAWEI-aaa]local-user zxbadmin password irreversible-cipher Zxb@123456
[HUAWEI-aaa]local-user zxbadmin service-type http
[HUAWEI-aaa]local-user zxbadmin privilege level 3
CLI 就这点活儿，剩下的全部进 Web 操作。

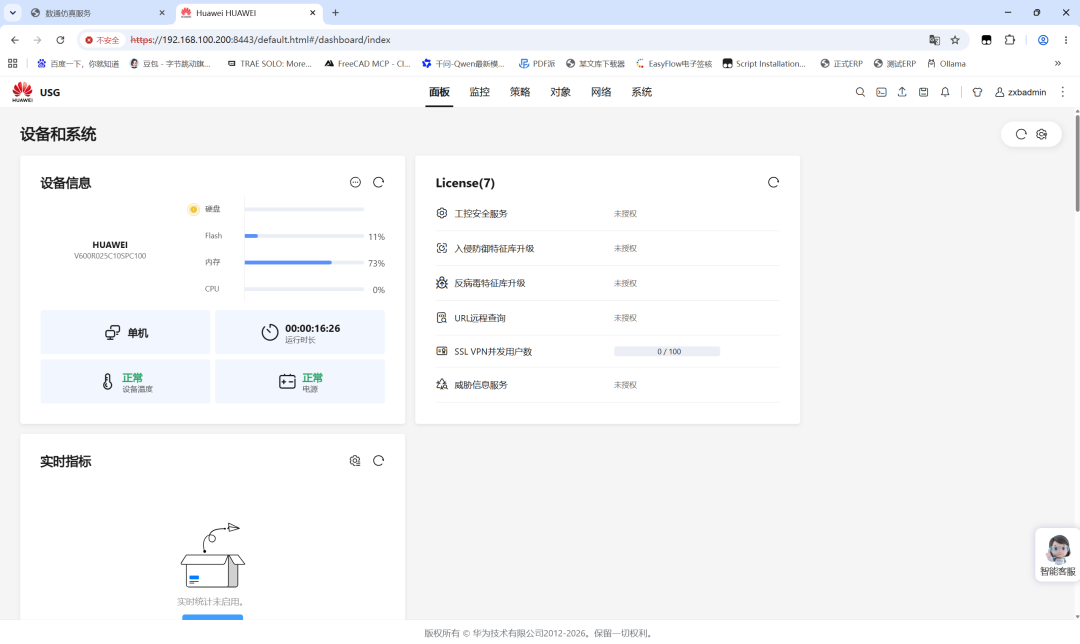

防火墙的web界面成功进入：
三、Web 界面配置（上海侧）

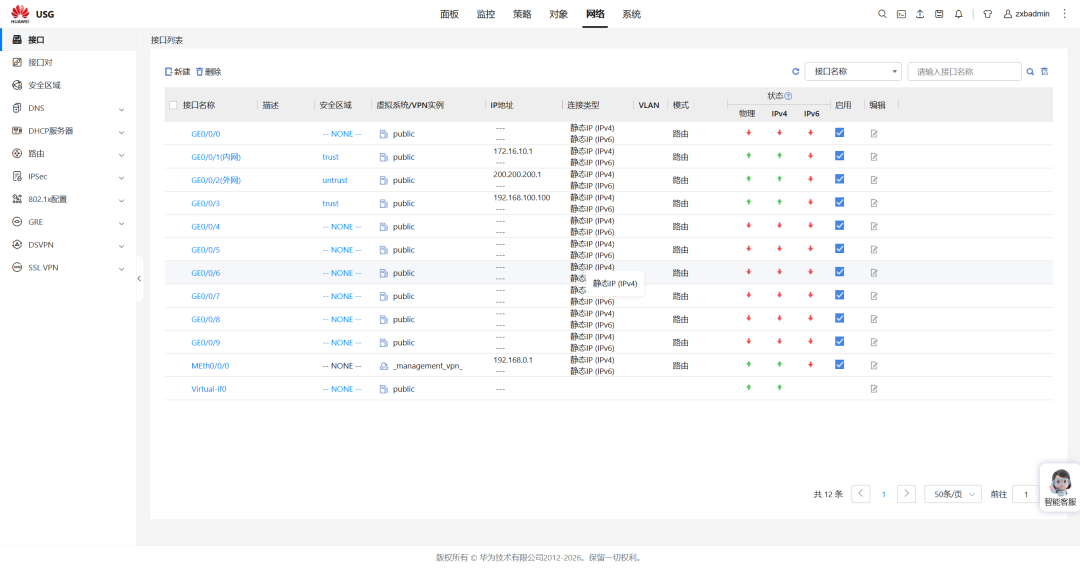

3.1 接口配置
进到 Web 界面，先把接口配好：
G0/0/0 接内网（172.16.10.0/24），G0/0/3 接外网（200.200.200.100/30），安全域分别划入 Trust 和 Untrust。

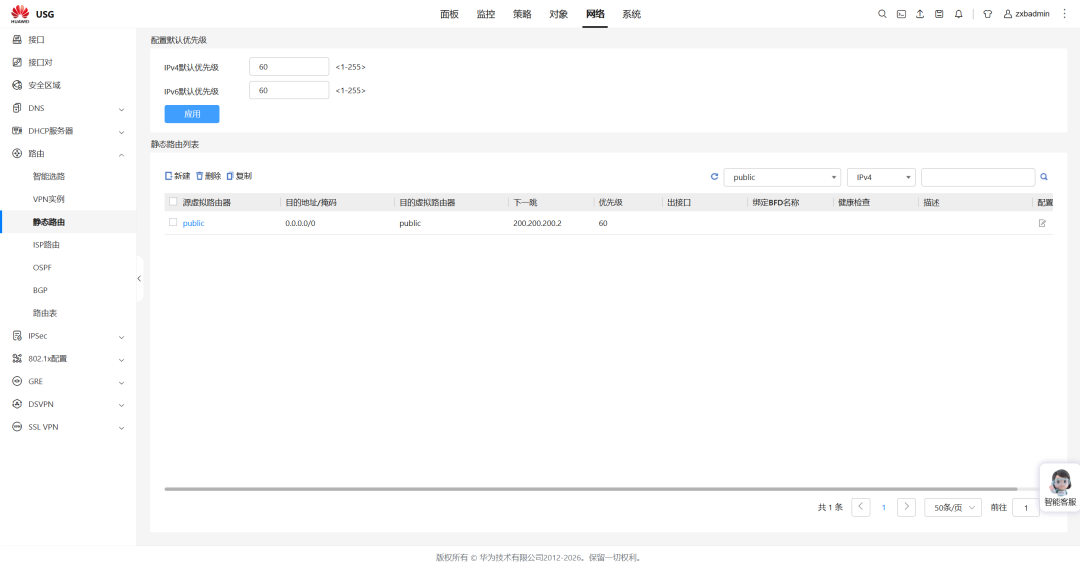

3.2 静态路由
写一条默认路由指向公网，再加一条到西安内网的路由：
3.3 安全策略

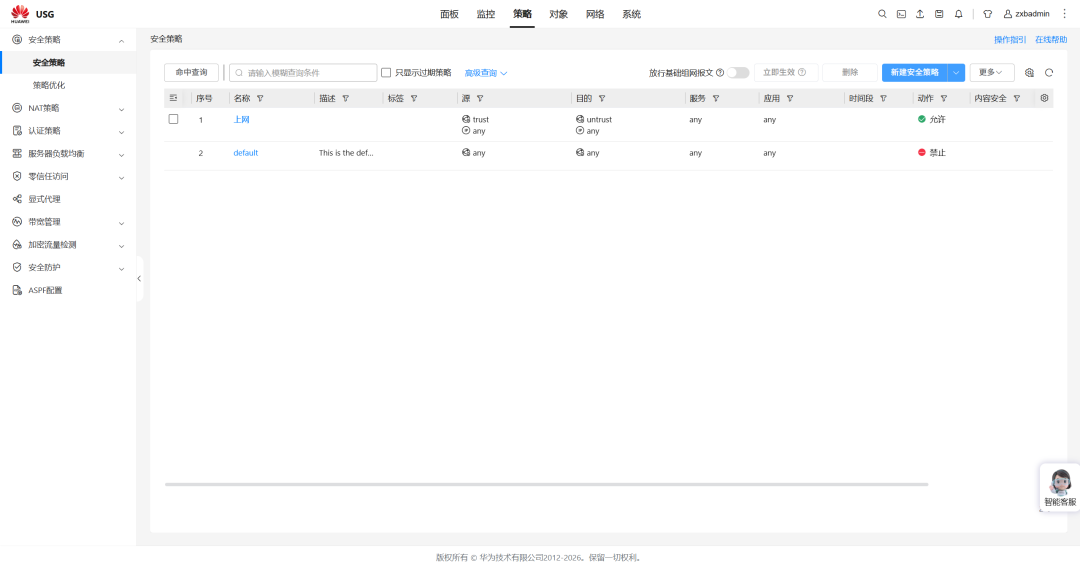

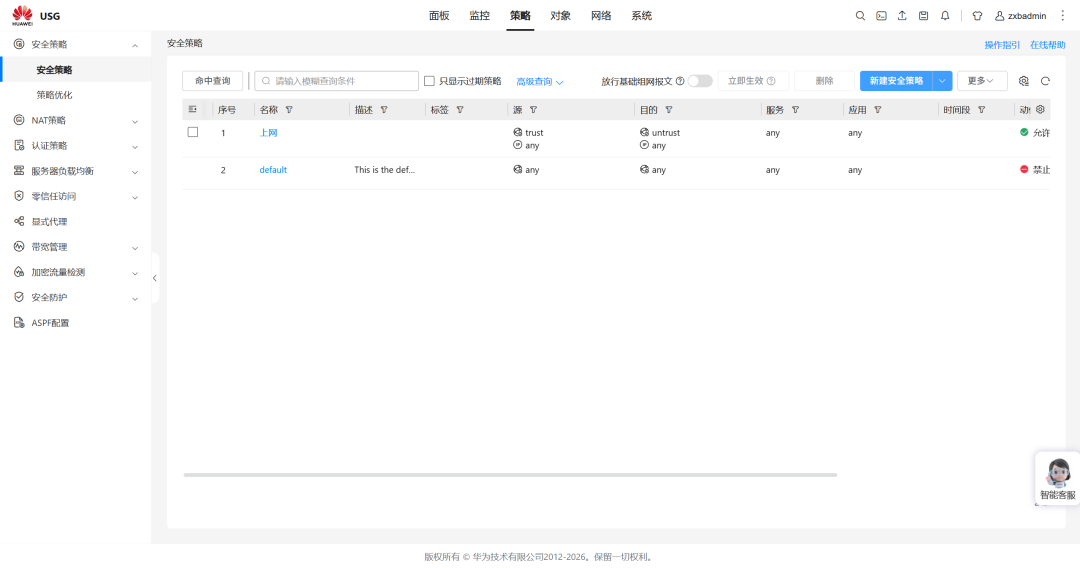

初始的安全策略很简单，放行 Trust → Untrust 的流量：

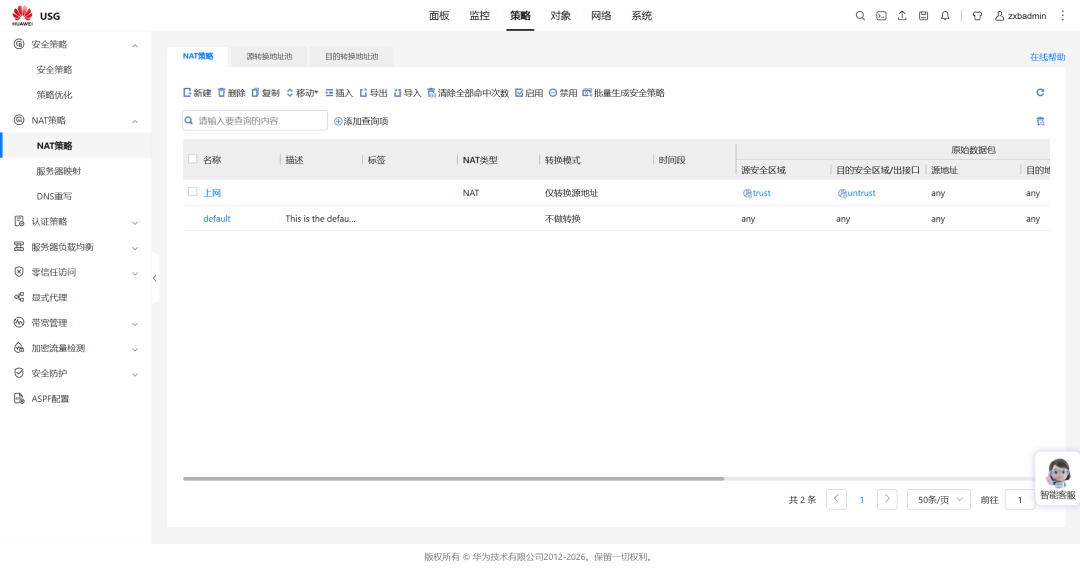

3.4 NAT 策略
NAT 策略让内网用户能上网：
3.5 配置 IPsec
重点来了——进到 网络 → IPsec 菜单，点击新建：

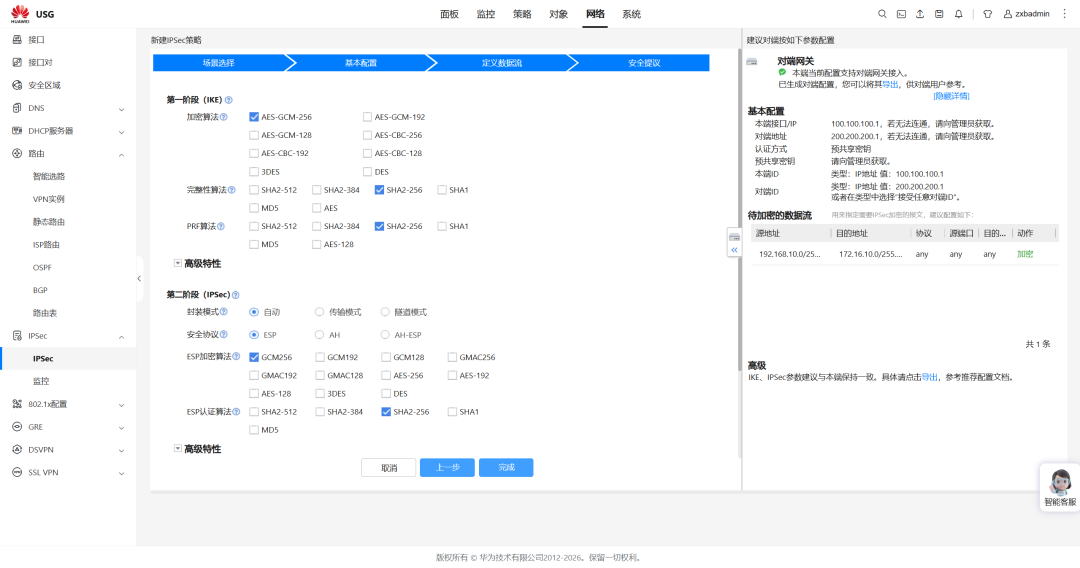

第一步：安全提议
选择加密和认证算法，这里用默认的 AES-256 + SHA2-256 + DH Group 14 就行：
第二步：流行为
定义感兴趣流（哪些流量要走 VPN 隧道）。上海侧是源 172.16.10.0/24 → 目的 192.168.10.0/24：
第三步：IPsec 基本配置
填上对端地址（西安防火墙的公网 IP：100.100.100.1）、预共享密钥，关联刚才创建的安全提议和流行为：
点确定，大功告成！
--- 重点来了 ——配置完 IPsec 之后，你会发现系统自动帮你做了两件事：

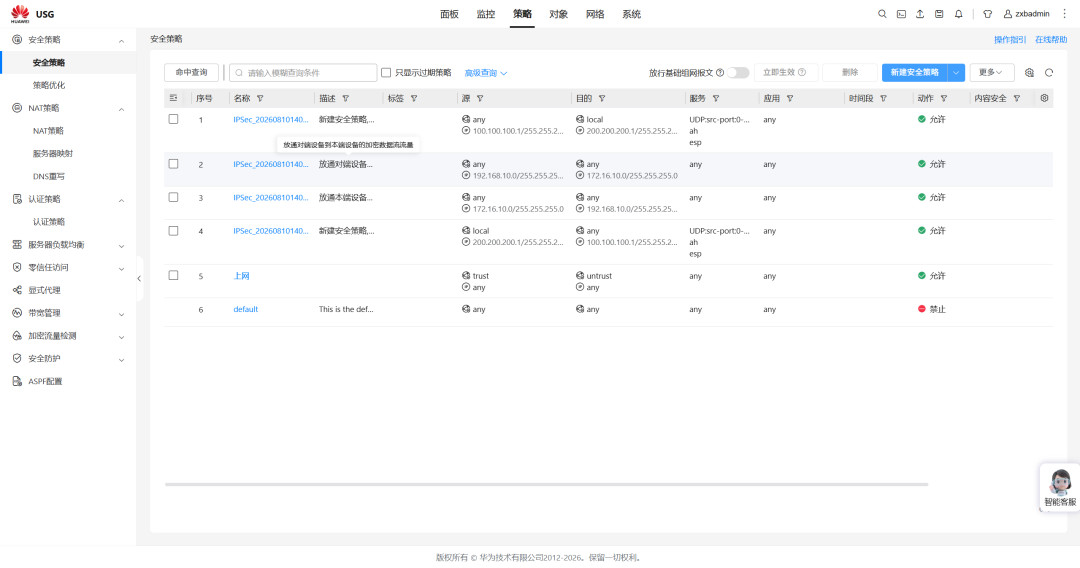

✅ 自动生成了安全策略，不用你手动去安全策略里加：

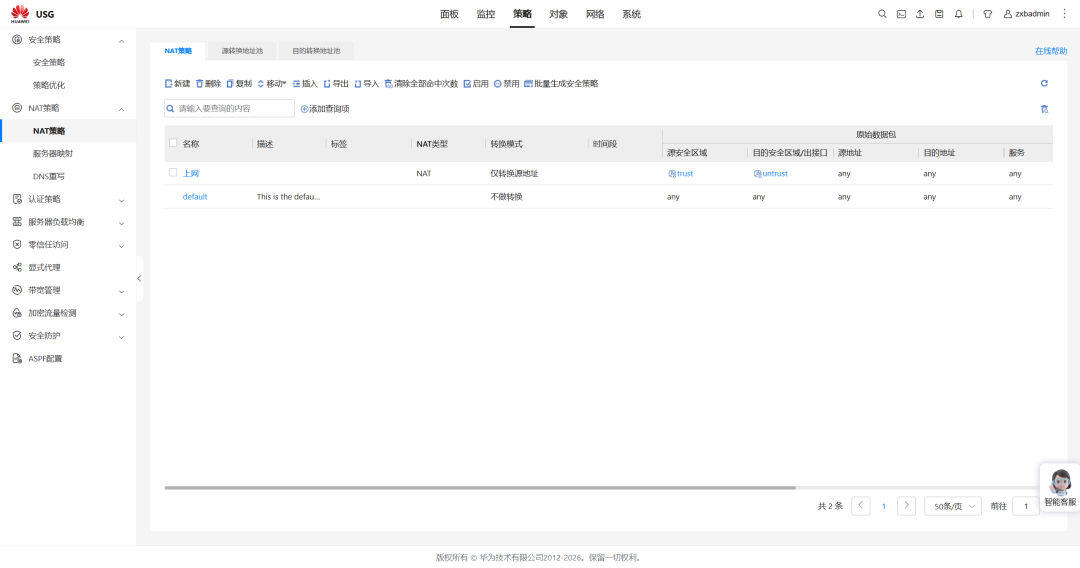

✅ NAT 策略也自动适配了，不需要手动把 VPN 流量从 NAT 里排除掉。
这在老版本里都是要自己手动干的活儿啊！
四、Web 界面配置（西安侧）
西安的配置几乎一模一样，只是 IP 地址反过来。

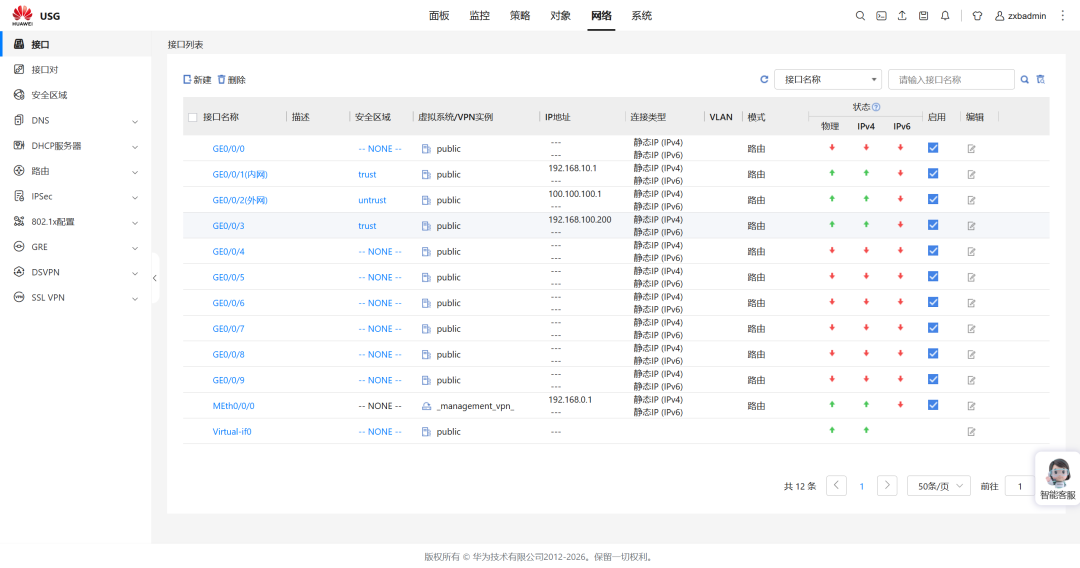

4.1 接口配置

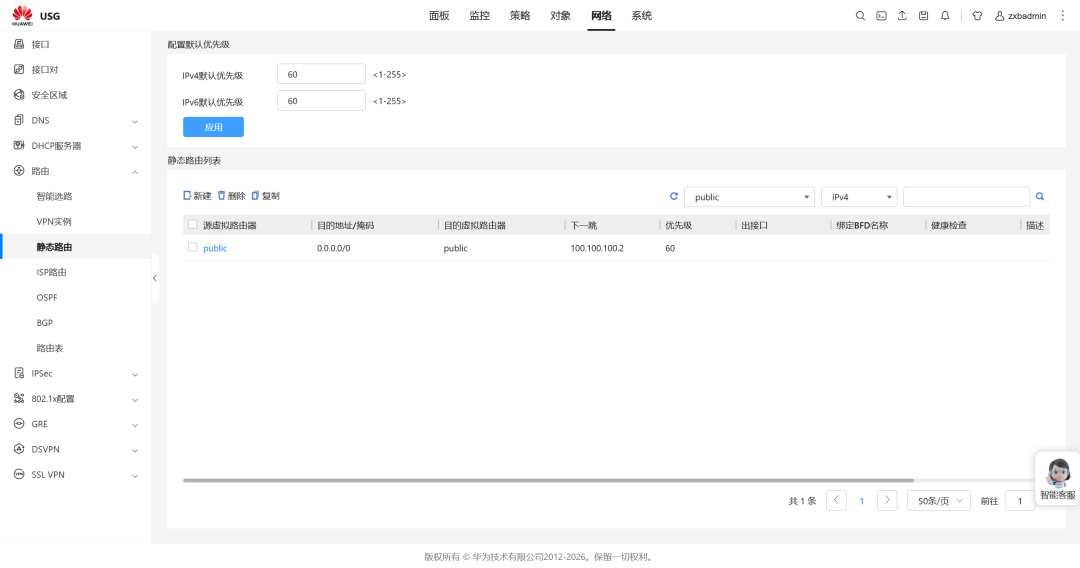

4.2 静态路由
4.3 安全策略
4.4 NAT 策略
4.5 配置 IPsec

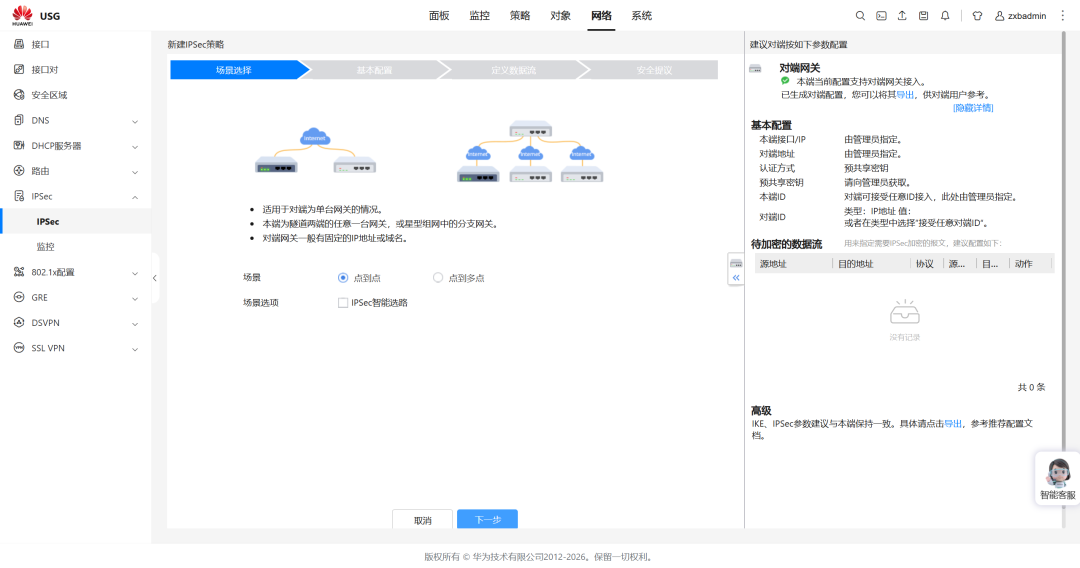

新建 IPsec 配置：
安全提议

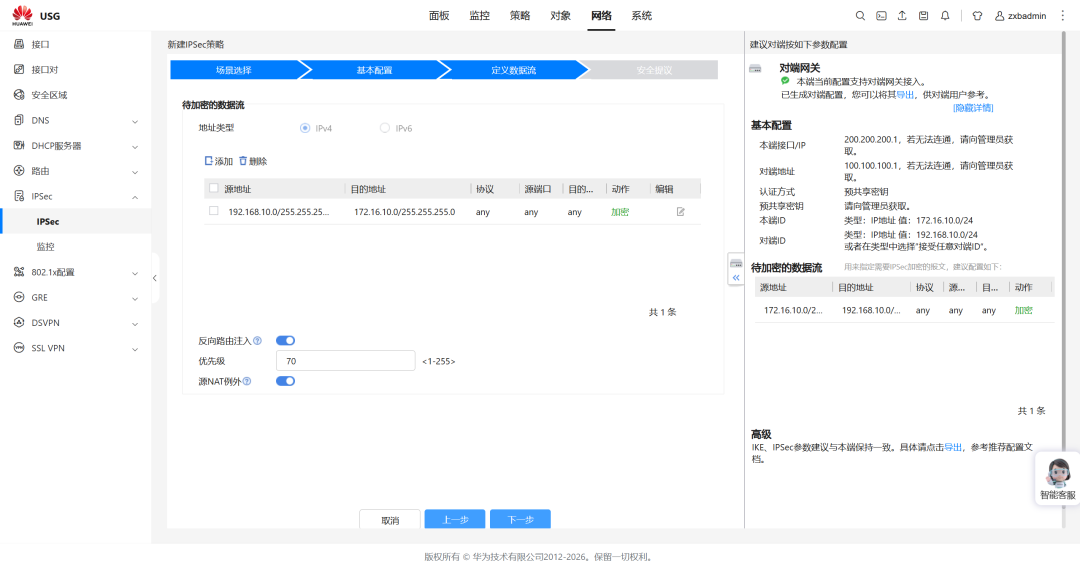

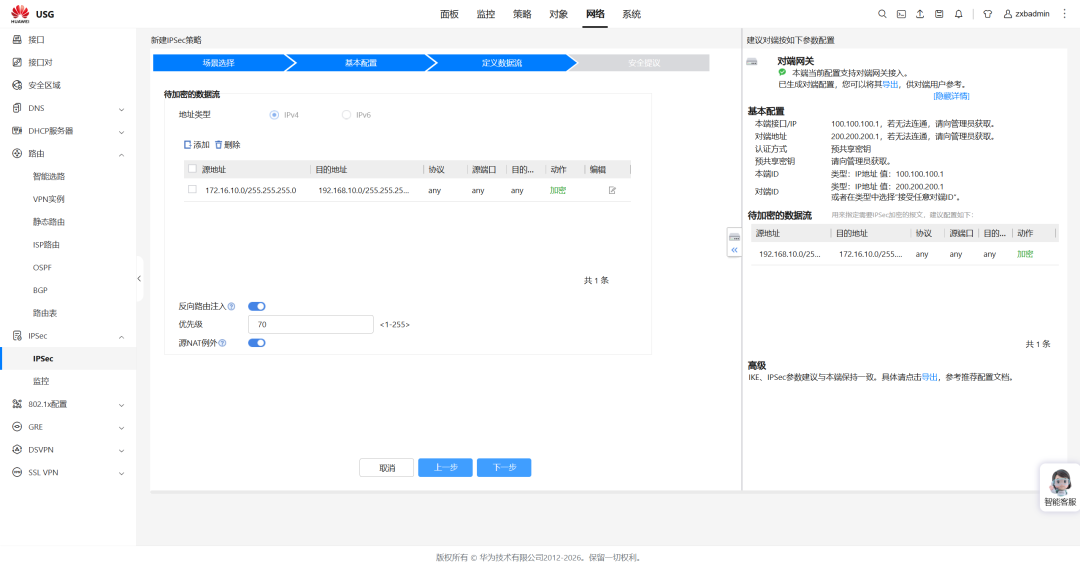

流行为
源 192.168.10.0/24 → 目的 172.16.10.0/24：

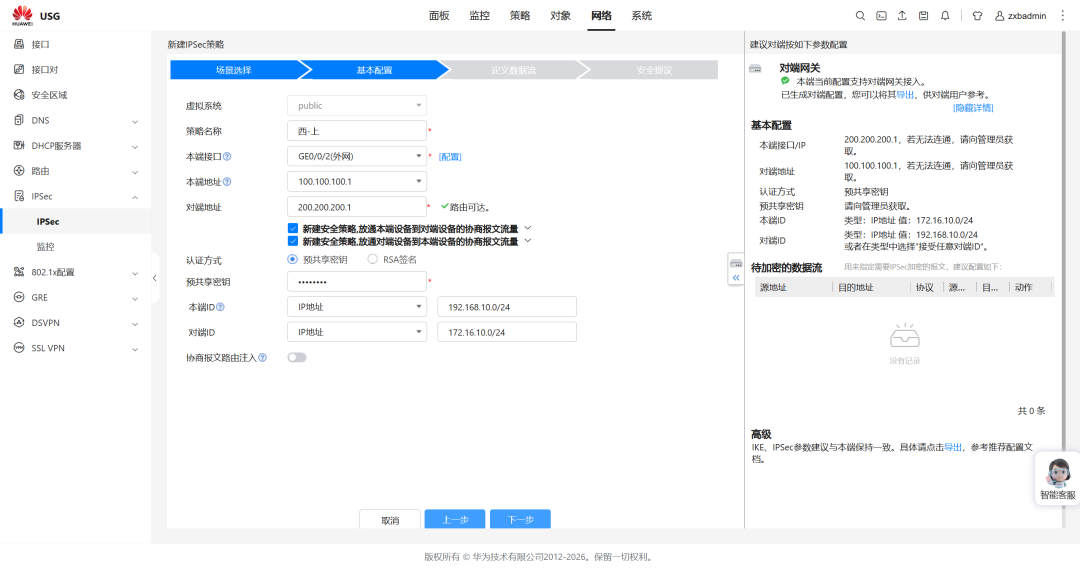

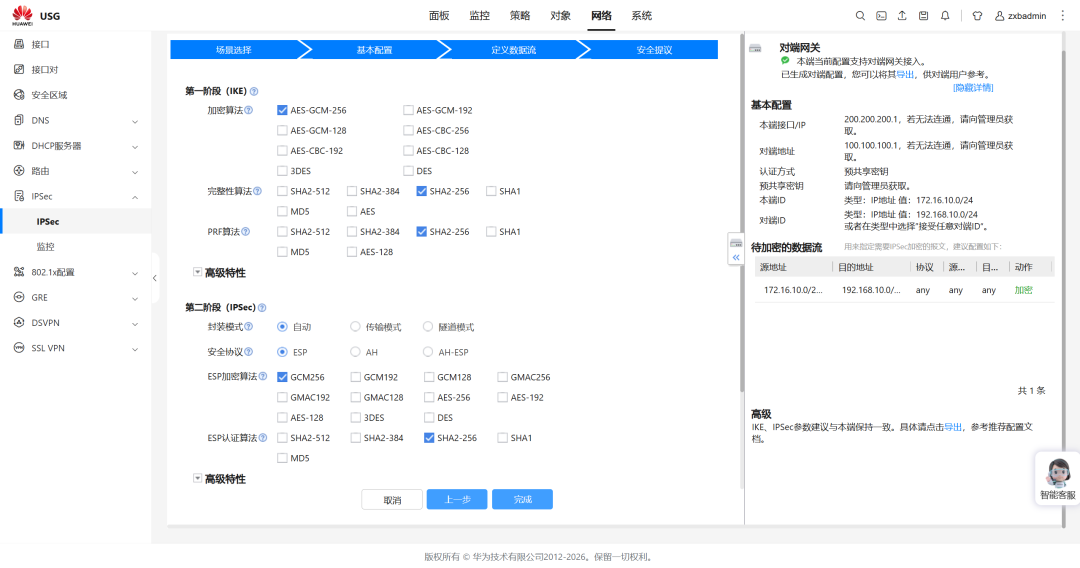

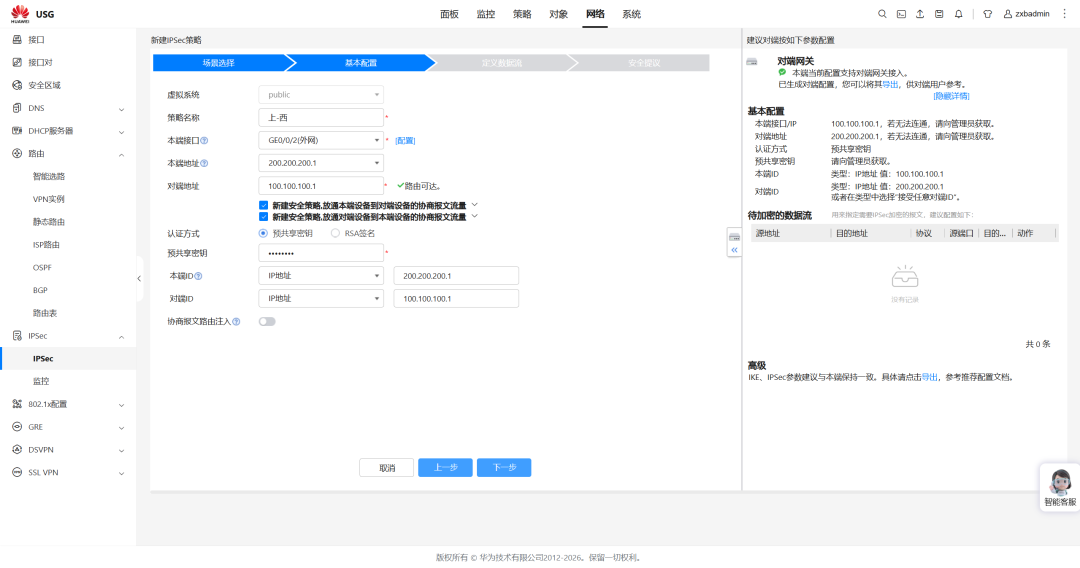

IPsec 基本配置
对端填上海公网 IP：200.200.200.1：
这个我配置有问题，本端ID的IP地址是公网地址：100.100.100.1，对端的ID的IP地址也是公网地址：200.200.200.1，那会配置了发现配置有问题，然后修改回来了，图片那没办法修改了！

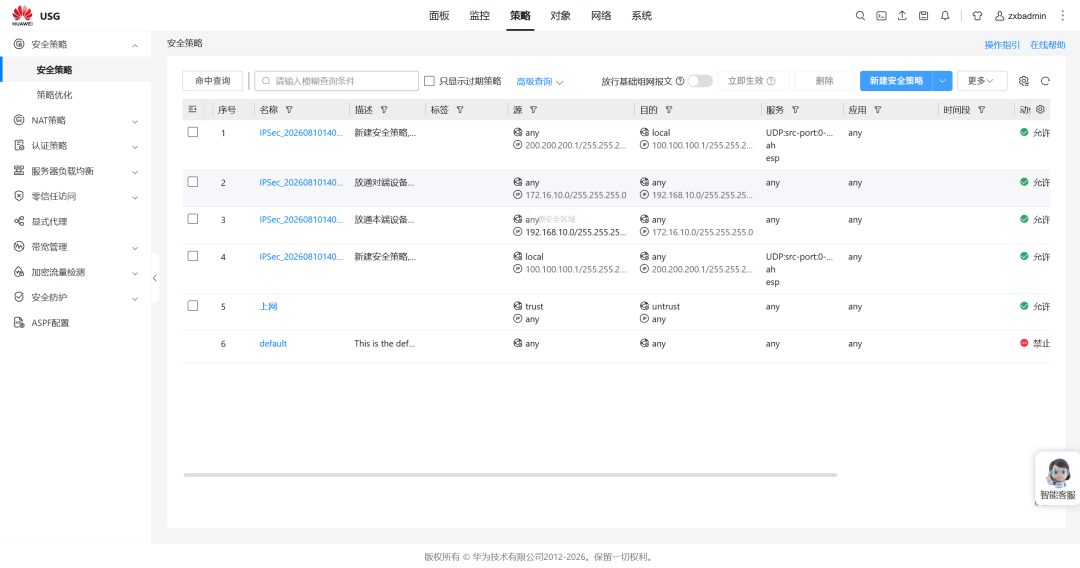

同样，西安侧也自动生成了安全策略：
五、验证测试
5.1 配 IPsec 之前

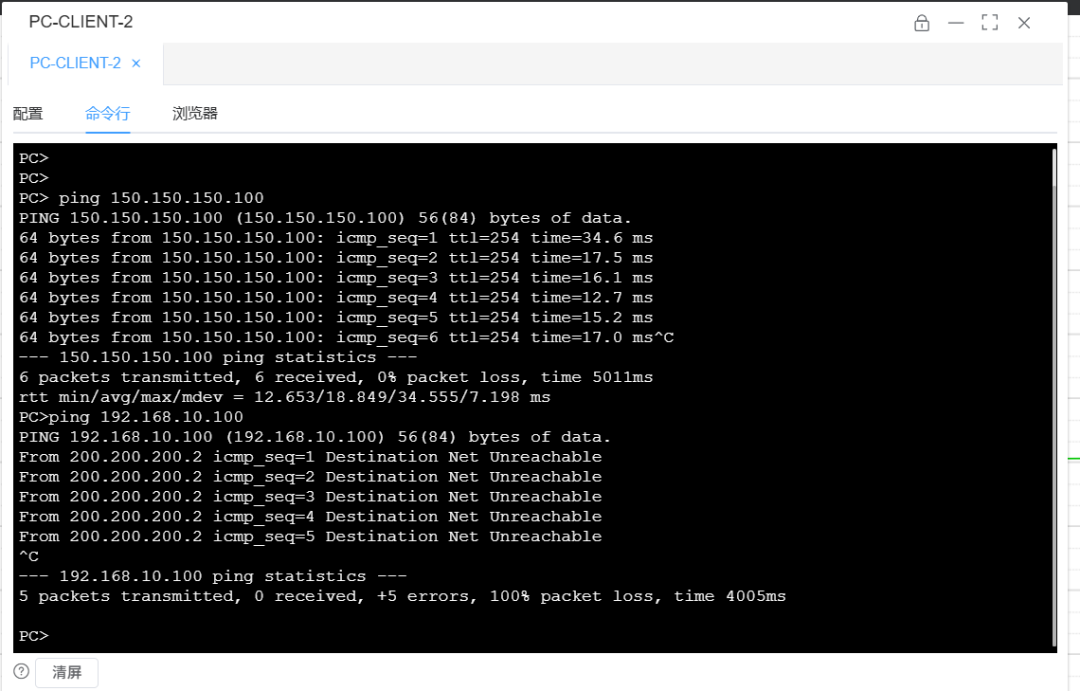

没有 IPsec 的时候，上海 ping 不通西安的内网：
5.2 配好 IPsec 之后

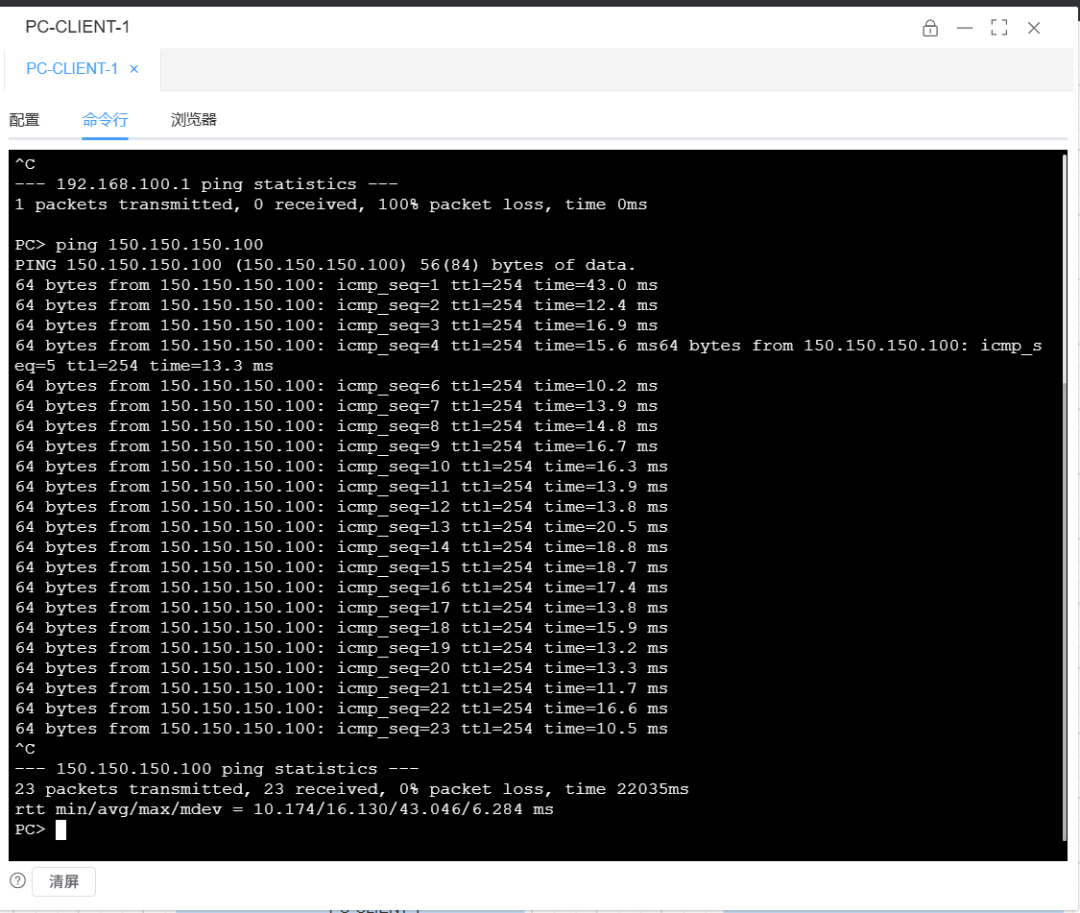

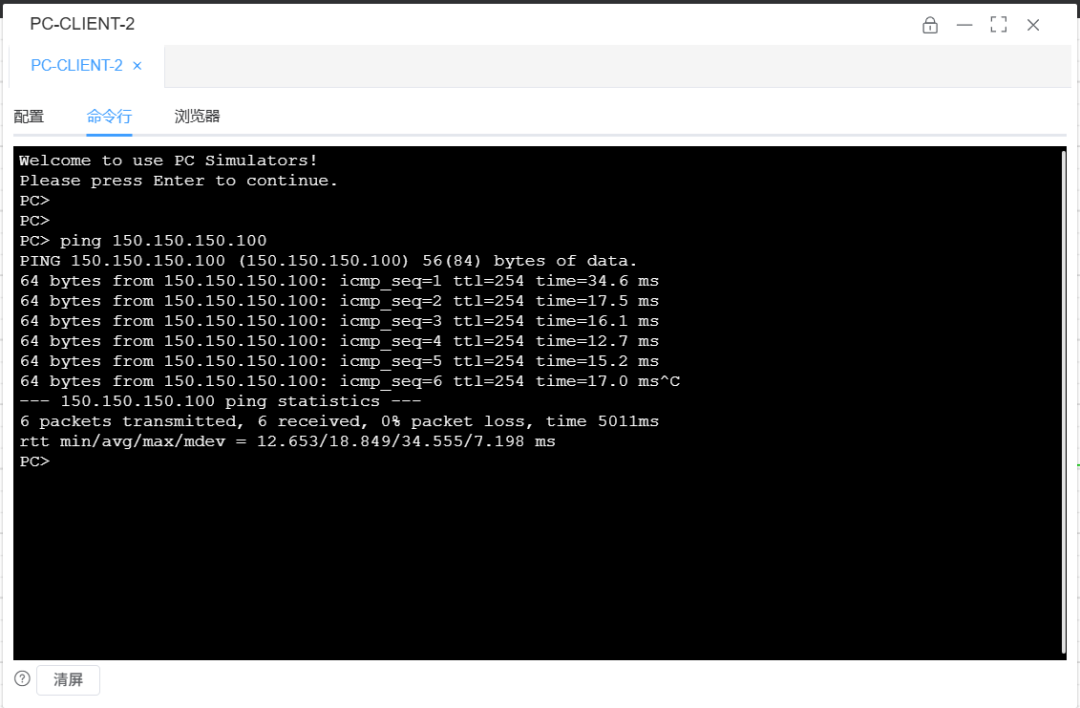

上海的 PC 先确认能上外网：

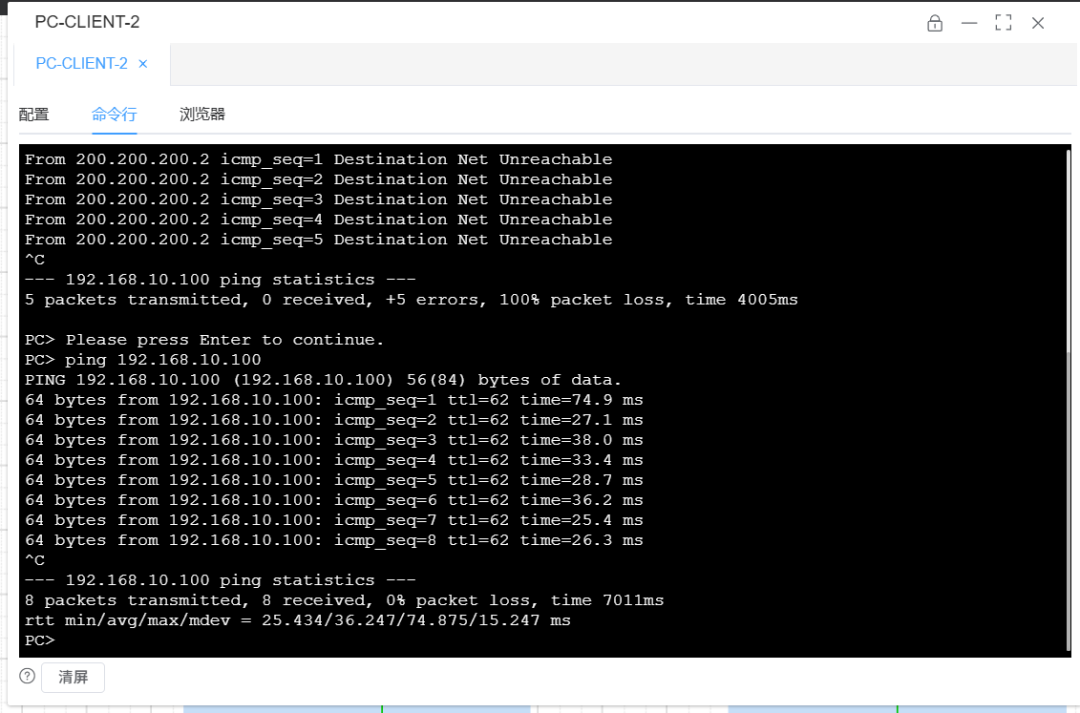

然后 ping 西安内网 192.168.10.100——通了！
同样的，西安 PC 也能上外网：

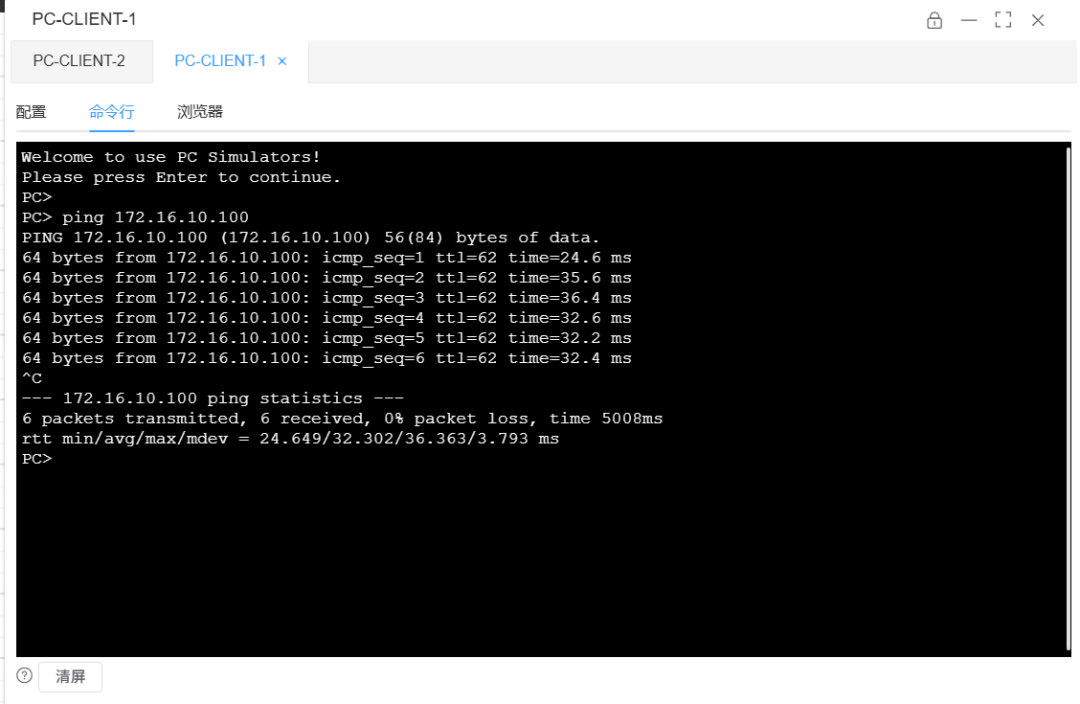

西安 ping 上海内网 172.16.10.100——也通了！
5.3 IPsec 诊断
两边都做一下 IPsec 诊断，确认隧道状态正常：

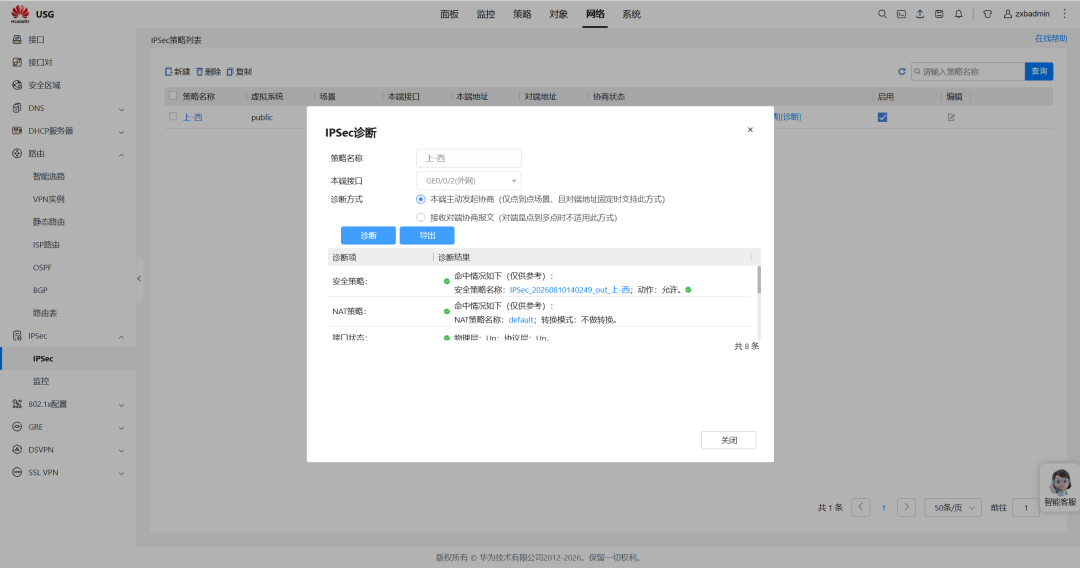

上海侧：

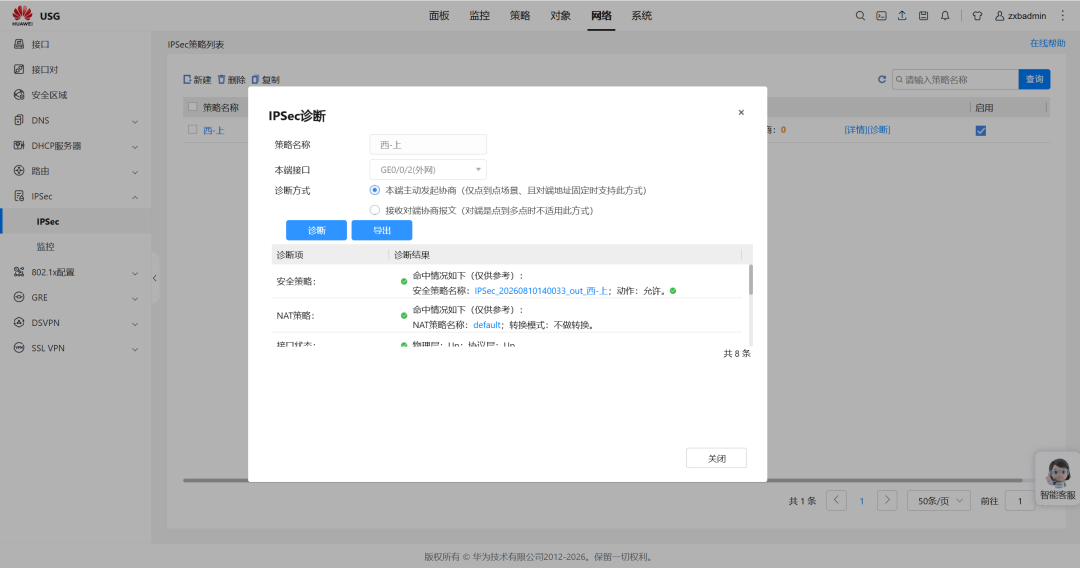

西安侧：

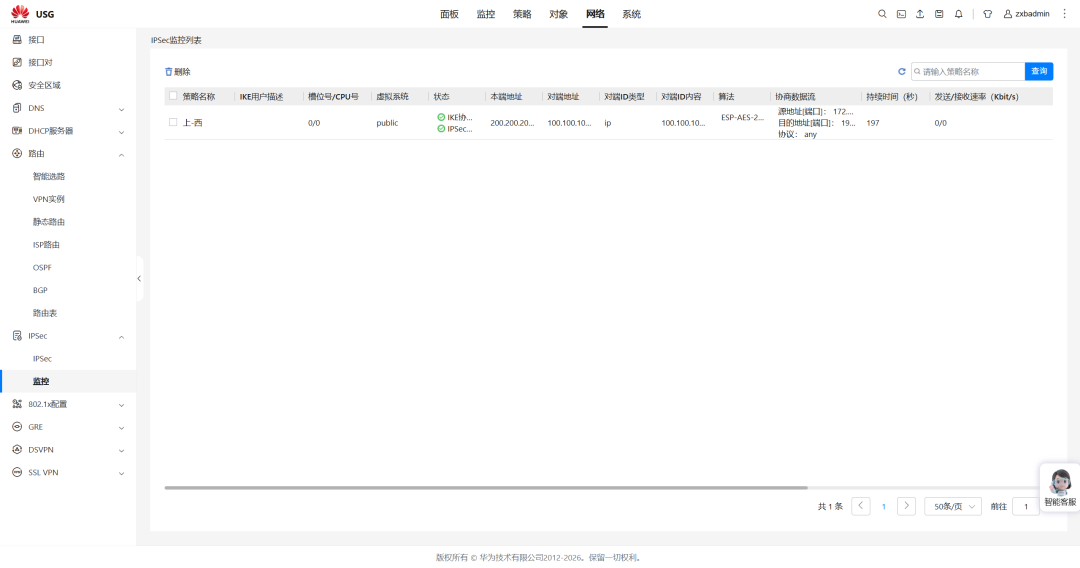

5.4 IPsec 监控
监控界面能看到隧道建立成功、加解密报文统计都很正常：
六、总结
回顾整个配置过程，我最大的感受就是：新版本 Web 界面的 IPsec 配置体验真的太友好了。
几个亮点：
-
流程清晰：安全提议 → 流行为 → 基本配置，三步走，逻辑很顺 -
自动生成策略：配完 IPsec，安全策略和 NAT 策略自动帮你处理好，不用自己折腾 -
诊断方便：自带诊断和监控，隧道状态一目了然
以前配 IPsec 最头疼的就是忘了加安全策略、忘了把 VPN 流量从 NAT 里排除，现在这些坑都不用踩了。
建议还在用命令行吭哧吭哧配 IPsec 的兄弟们，试试 Web 方式吧，效率真不是高一点半点！
